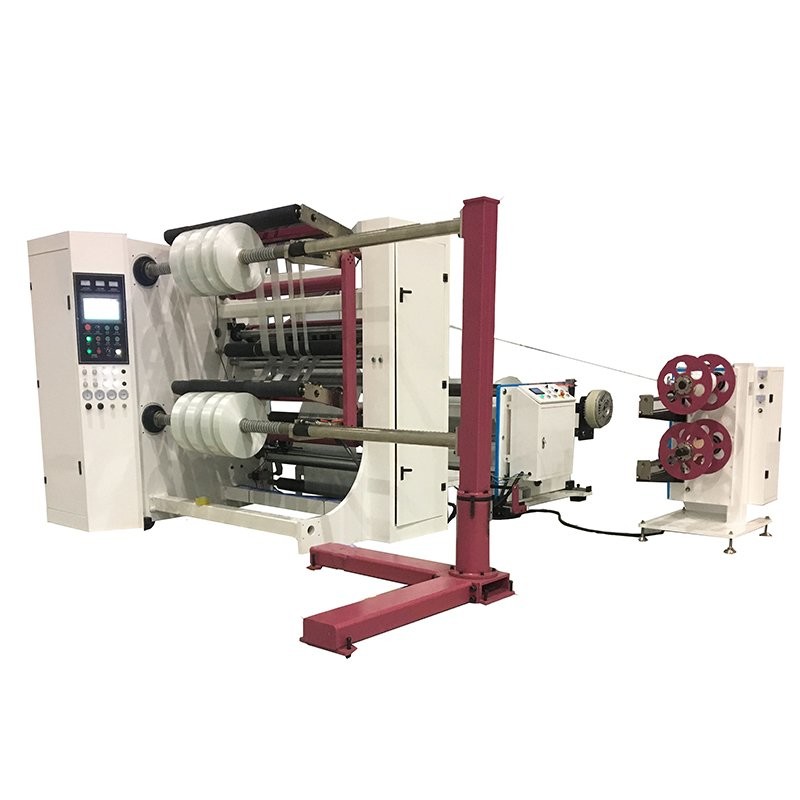

Aufschlitzende und Rückspulenmaschine Multifunktionspapierrolle mit CER-Zertifikat
SLT1300F
Klagen EcooGraphix SLT-1300F zum Aufschlitzen der verschiedenen ultra-großen Art aufgerolltes Material, wie Plastikfilm (PVC, OPP, HAUSTIER, CPP), Papier, Glaspapier, Aluminiumfolienpapier-, Aluminiumfolie, klebender Aufkleber, Vliesstoffe und andere aufgerollte aufschlitzende und rückspulende Materialien.
Eigenschaften
Hauptparameter:
| Modell | JT-SLT-1300F |
| Max. Unwinding Width | 1300mm |
| Max. Unwinding Diameter | 1000mm |
| Max. Rewinding Diameter | 800mm |
| Annehmbare Stärke-Strecke | 50-800gsm |
| Max. Machine Speed | 300m/min |
| Abwickeln/Rückspulenwelle | 3' ‚(76mm) Luftexpansionswelle |
| Nennleistung | 18KW |
| Maschinen-Gewicht | 2500kg |
| Gesamtausmasse (L*W*H) | 3600mm* 2400mm *2000mm |
| Anwendungs-Material |
|
Alle Arten Thermopapier, einschließlich Faxpapier, Registrierkassepapier, ATM-Papier, medizinisch |
| Abwickelnabschnitt |
|
Hydraulische Shaftless Abrollmaschine Ø, zum 3' ‚6" ‚Kern der mehr einfacheres an ladendem Material zu befestigen Elektromagnetische Bremse Ø von Taiwan
|
| Aufschlitzen des Abschnitts |
|
Ø-Scheibenschneider Ø-Schneider mit justierbarer und beweglicher Blattbasis.
|
| Rückspulenabschnitt |
|
Ø 0,5", 1" oder als Ihr Antrag Ø Oberflächenrückspulentechnologie, nimmt es vertikale Methode an, um die Rückspulenrolle zu drücken Elektromagnetische Kupplung Ø von Taiwan
|
| Steuerabschnitt |
|
Ø Siemens PLC u. HMI aus Deutschland Ø alle Parameter werden auf dem Monitor angezeigt
|
| Getrimmter Abfall |
|
Ø, das es Luftgebläse annimmt, um Abfall weg durchzubrennen, die Luftgebläseenergie, ist 0.75kw.
|
| Optional |
|
| Abwickelnabschnitt |
-3“ (76mm) Erweiterungsc$rückspulenwelle Luft - Hydraulisches automatisches Aufzug-obenladensystem - Ultraschallkorrektur, zum der sehr hohen Präzision zu erhalten - Elektromagnetische Bremse von Taiwan - Völlig automatischer Spannungsprüfer - Balancen-Rolle, die verwendete, um die materielle Enge zu justieren |
| Aufschlitzen des Abschnitts |
- Wahlen des Rasiermesser-Schnittmeisters oder des Scheibenschneiders - Scheibenschneider-Versammlung den Nocken annehmen selbstsichernd - Schneider mit justierbarer und beweglicher Blattbasis. - Meterzähler - KLEMMSTELLE Rolle die Prüfer durch Hauptmotor. |
| Rückspulenabschnitt |
-3“ Erweiterungsc$rückspulenwellen der Luft - Mitte-Rückspulentechnologie - Druck-Arm - Elektromagnetische Kupplung von Taiwan |
| Steuerabschnitt |
- Inovance PLC u. HMI - Alle Parameter werden auf dem Monitor angezeigt - Niederspannungselektrogeräte alle von Schneider |
| Getrimmter überschüssiger Rand | - Rand-Abfall-Gebläse mit Entfernungs-Rohr |
| Optional |
-6“ und 12" Abwickelnwellen - Shaftless-Art Abwickelnstand. - Reibungs-differenziale Welle für das Rückspulen. - Ultraschallart Rand-Positions-Steuerung (EPC) - Sicherheitsschutz für das aufschlitzende Gerät. - Notschalter an die Ecke 4 der Maschine. |
Wie tut das Multifunktionsaufschlitzen und Rückspulenmaschine Arbeit?
1. Abwickeln
Das Abwickelnstadium besteht, Stand abzuwickeln, auf dem die Elternteilrolle des Papiers geladen und befestigt wird.
Der Stand hält die Rolle über seine Mittelachse und lässt sie sich drehen.
Unser Papierhochleistungsschaufellader hat das Festklemmen von Mechanismen, um die riesige Papierrolle in Platz zu halten.

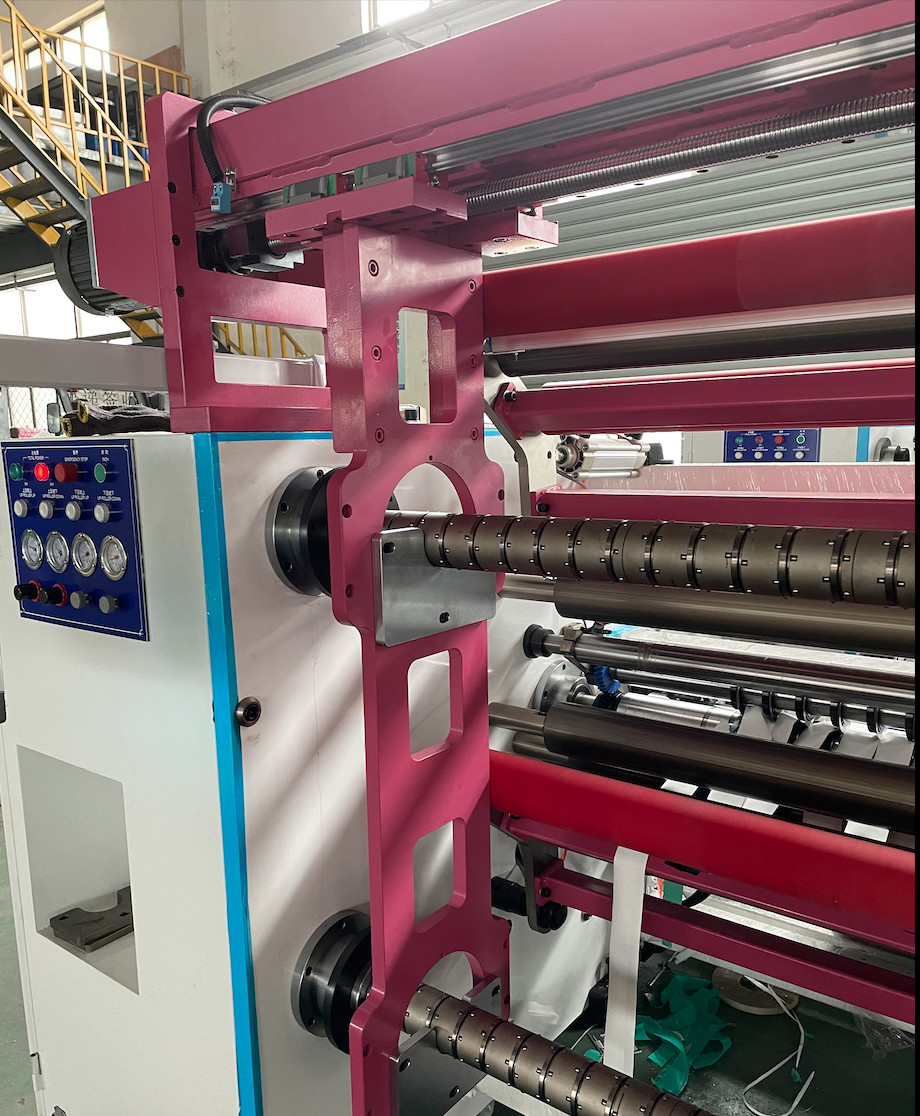

2. Aufschlitzen
Der Slitterkopf besteht eine Reihe des Drehens von runden Scheibenschneidern, oder Rasiermesser und er tun den Ausschnitt des Netzes.
Die gewünschten aufgeschlitzten Breiten werden manuell oder automatisch abhängig von der Art der Maschine eingestellt, die indem man die Standorte der Messer auf dem Slitterkopf verwendet wird, sich unterscheidet.
Die runden Scheibenschneider können entweder drehende Disketten oder statisch sein.
Die Art von pneumatischen Schneidern hängt von Ihren Spezifikationen ab. Die Reihe der runden Scheibe schnitt das Netz des Papiers in wünschenswerte Größen.
Die Schnittmethode ist Scherschneiden. Funktionieren Unterseite-gesetzte runde Scheibenschneider mit einem oberen runden Scheibenschneider. Sie arbeiten im Tandem und produzieren einen scissor ähnlichen Schnitt. Er produziert sehr glatte Schnitte hohe Qualität.
Es ist wichtig, dass Sie garantieren, dass die runden Scheibenschneider immer gut eingestellt und ausgerichtet sind. Dieses ist zu vermeiden, ungleiche Schnitte zu haben. Stumpfe runde Scheibenschneider führen auch zu ungleiche Ränder.

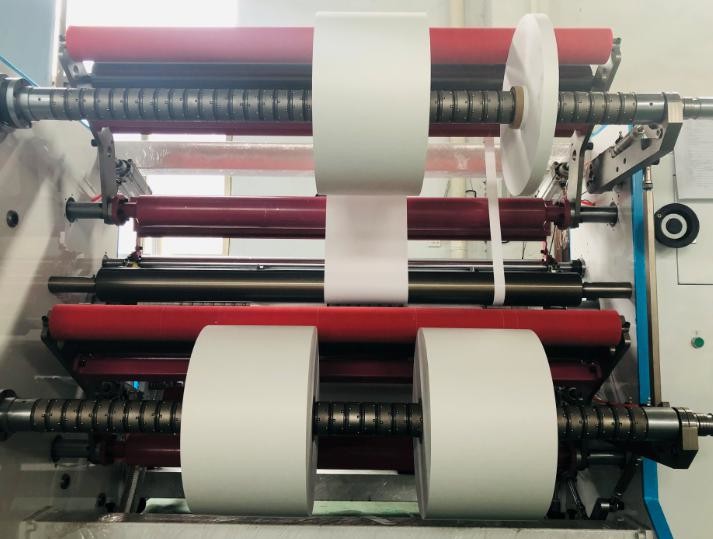

3. Rückspulen
Die Schlitze werden auf kleinere Kerne auf dem Rückspulenstand zur gewünschten Gesamtlänge oder zum Durchmesser gerückspult.
Dieses tritt vom Slitterkopf auf. Verschiedene Faktoren bestimmen die Art der unter einer gegebenen Bedingung verwendet zu werden Winde.
Die Rollen, die nach dem Slitterkopf die, Schlitzabschnitte unterschiedlich zu halten sind. Dieses ist, während sie die Wicklung eintragen und verhindern, dass das Blatt hin und her spinnt. Dieses tritt zwischen angrenzenden Rollen im Rollensatz auf.
Die Hochleistungsentleerungsmaschine wird mit einem automatischen hydraulischen riesiges Rollenladengestell ausgerüstet. Die Belastbarkeit ist bis 3 Tonnen.
Der Randpositionsprüfer, der auf die Hochleistungsmaschine installiert ist, hilft Führer das Netzmaterial zum aufschlitzenden Teil ordentlich.
