12000 Stationen C/H 8 satteln nähende Buchbindungs-Maschine
Nähendes System Sattels Stitchhero SH300 ist das erste in China, zum der shaftless Getriebesteuerung, unter Verwendung der elektronischen Spindel zu verwenden, um die mechanische Getriebespindel zu ersetzen, kann den dringendsten verbindlichen Bedarf von Benutzern heute erfüllen und zur Verfügung stellt die Wahl der schnellen und leistungsfähigen Produktion für die Schwergängigkeit von traditionellen Drucksachen.

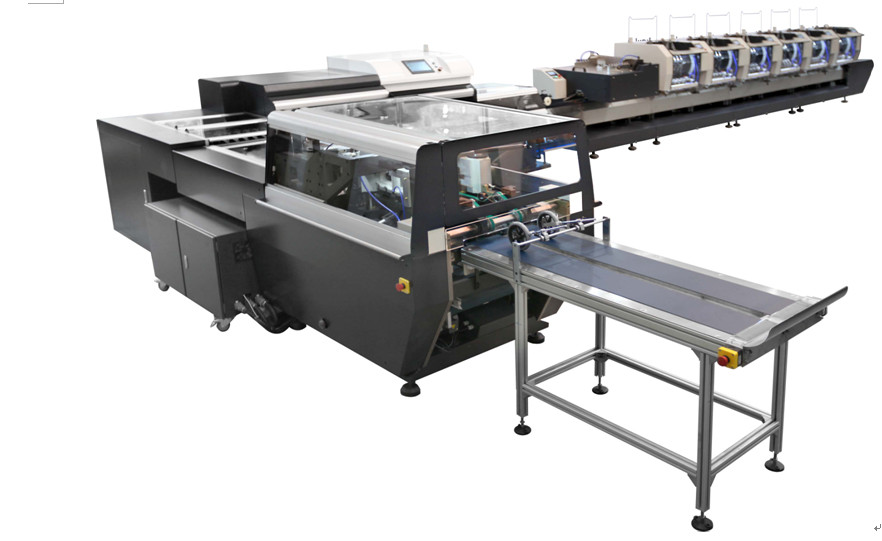

Die nähende Linie Sattels Stitchhero SH300 wird aus den folgenden einzelnen Maschinen verfasst: DY480 drei-versah nähende Einheit, nähende Einheit der Falte ZYDY480, nähende Einheit des Sattels DQ12, QSD12 Buchzutateinheit, linearer Förderer SZQ480 und elektrischer Schaltkasten SH300 mit Seiten.
Sein Arbeitsprozeß ist, dass die sechs alleinstehenden Maschinen der Erfassungsmaschine (die bis zehn entsprechend dem Bedarf des Benutzers erhöht werden kann), automatisch die Unterzeichnungen an die Büchersammlungskette entsprechend der Seitenzahl anpassen, und wird mit der Abdeckung durch die Falte und Seite-Legenmaschine zusammengepaßt.
| Spezifikationen | |||
| Modell | Stitchhero SH300 | ||
| Max.untrimmed-Blattgröße | Einzelne Seite: 480 x 320 Millimeter; Doppelseiten: 480 x 320 Millimeter | ||
| Min.binding-Größe | Einzelne Seite: 158 x 110 Millimeter; Doppelseiten: 206x110mm | ||
| Max.trimmed-Blattgröße | Einzelne Seite: 475 x 300 Millimeter; Doppelseiten: 2x234x300mm | ||
| Min.trimmed-Blattgröße | Einzelne Seite: 148 x 105 Millimeter; Doppelseiten: 2x95x105mm | ||
| Max. Buchstärke | 10 Millimeter | ||
| Min.center-Abstand von Schraube zwei | 45mm | ||
| Der Draht verwendete | 25# | ||
| Max. mechanische Geschwindigkeit | 10000c/h | ||
| Stromversorgung | Hauptmotor: 15 Kilowatt, Vakuumpumpe 4KWx2; 3phase 380V, 50hz | ||
| Luftzufuhr | 0.8Mpa, 1.2m ³ /min, 11Kw | ||
| Gewicht | 7 Tonnen | ||
| Maschinenmaß | 10160 x 4750 x 1650 Millimeter | ||
Der Prozess des Arbeitens ist wie folgen:
1.Stack die gefalteten Unterzeichnungen auf den Erfassungspositionen.
Pumpe 2.Air liefert die Luft.
Einheit 3.Gathering überträgt die Unterzeichnungen auf dem Buch, das automatisch Kette entsprechend dem Seitenauftrag übermittelt.
4.Book, das Kettenübertragungen die Unterzeichnungen in nähende Einheit übermittelt. Gleichzeitig werden die Unterzeichnungen separat Seite für Seite über Fotozelleninspektion, deflective Inspektions- und Stärke-Messeninspektion kontrolliert.
5.Transfer die unstitched Bücher mit dem Unterschrift-Lecken oder Unterschriftüberschuß in den überschüssigen Förderer und in die genähten Bücher in die Zutaten der Einheit.
Bücher 6.Stitched werden auf drei Ränder in der Zutateinheit getrimmt und registriert durch zwei Schritte von Führern.
Bücher 7.Trimmed werden entsprechend dem Sollwert des Buches Quantität trennend geliefert.
