Einleitung
LQD8EA ist eine neue Version der Sattelsticheinrichtung, die von unserer Firma entwickelt wurde.Es wurde auf Basis von LQD8E aufgerüstet und mit unserer anspruchsvollen Erfahrung entwickelt, nachdem wir viele Kundenideen gesammelt und fortschrittliche Techniken aus dem In- und Ausland absorbiert haben.. LQD8EA besteht aus Sammeln, Nähen, Trimmen und Lieferung mit den Vorteilen guter Qualität, hoher Effizienz, breiter Produktionspalette,Perfektes Kontroll- und Kontrollsystem und bequemer Betrieb, kann es zum Nähen und Trimmen von Büchern, Zeitschriften usw. verwendet werden, die für mittelgroße und große Druckereien geeignet sind.

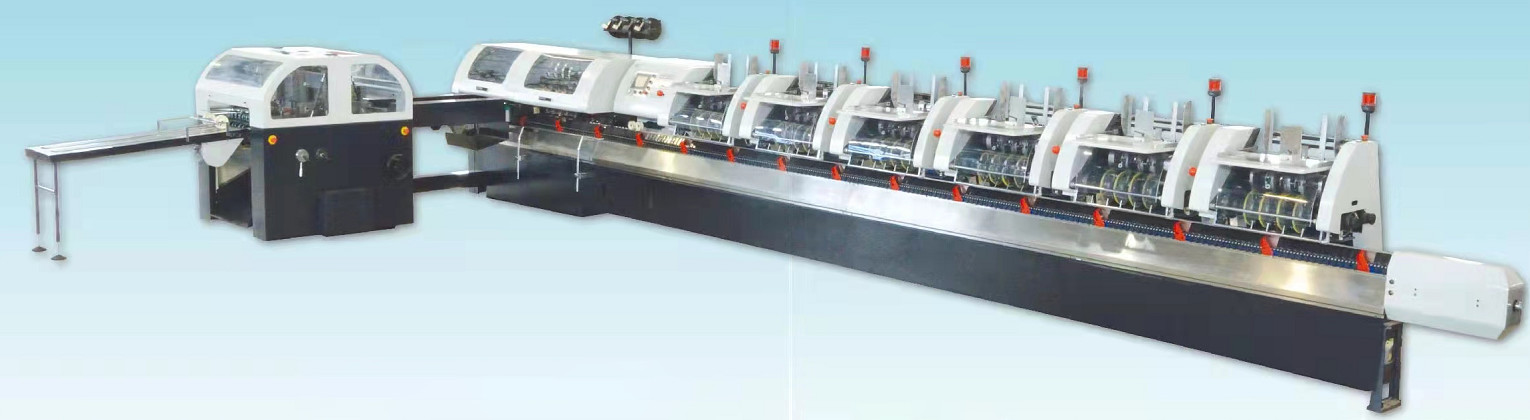

Die Maschine hat ein schlankes Erscheinungsbild, kombiniert mit drehbaren Fütterungen, Nähgerät, drei Messer Trimmer, Lieferung, elektrisches System, Check-up und Steuerungssystem.Die Anzahl der Fütterungen kann flexibel nach den tatsächlichen Anforderungen des Kunden ausgestattet werden.
Eigenschaften
1 Mit einer fortschrittlichen optisch-elektrischen Überprüfungs- und Steuerungstechnik zur Gewährleistung der Richtigkeit und Stabilität des Überprüfungs- und Kontrollsystems.
2 Auf den Fütterungen wird ein Positivdruckblasgerät eingesetzt, das dazu beitragen kann, dass die Signatur stabiler fällt.
3 Die Buchfütterungsstruktur mit Gürtelnippgerät ist stabil und zuverlässig.
4 Optimierte Strukturgestaltung, der Näh- und Trimmbereich ist größer, die Buchzufuhr stabiler und der Lärm geringer, jedoch auch leichter anpassbar.
5 Ein geschmeidiges Aussehen zieht die Aufmerksamkeit und ist schön.
Verarbeitungsverfahren
1- Stecken Sie die gefalteten Unterschriften auf die Sammelpositionen.
2Die Luftpumpe liefert die Luft.
3Die Sammlungseinheit überträgt die Unterschriften auf der Buchförderkette automatisch in Seitenfolge.
4.Buchförderkette überträgt die Signaturen in die Nähteinheit. Gleichzeitig werden die Signaturen Seiten für Seiten durch Fotozelleninspektion separat untersucht,Ablenkungsprüfung und enmessung.
5.Die ungeschnittenen Bücher mit Signaturlecks oder Signaturüberschüssen in den Abfallförderer und die geschnittenen Bücher in die Trimming-Einheit überführen.
6Die geschnittenen Bücher werden an drei Seiten in einer Trimming-Einheit geschnitten und durch zwei Schritte von Führern registriert.
7Die Vergabe der geschnittenen Bücher erfolgt nach dem festgelegten Wert der Buchtrennmenge.
Technische Daten
| SattelsticheMSchmerz | |
| Modell | Die in Absatz 1 genannten Angaben sind zu beachten. |
| Max.Bindungsgröße | 450 x 310 mm |
| Mindestgröße der Bindung | 158 x 110 mm |
| Max.format nach dem Schneiden | 440 x 300 mm |
| Min.format nach dem Schneiden | 148 x 105 mm |
| Max. Buche | 8 mm |
| Min.Zentrum von zwei Schrauben | 45 mm |
| Die Spezifikationen des verwendeten Drahtes | 25# |
| Max. mechanische Drehzahl | 8000 r/h |
| Motorleistung | 160,59 kW |
| Gewicht | 7 Tonnen |
| Maschinenabmessung | 10160 x 4750 x 1650 mm |
Andere Optionen
Die Maschine zum Falten und Sammeln der Abdeckungen.
