Aufschlitzendes und Rückspulenlinie on-line-ATM-Positions-Thermopapier Maschine
ECOO-T1400FA
Klagen EcooGraphix T-1400FA zum Aufschlitzen der verschiedenen ultra-großen Art aufgerolltes Material, wie Plastikfilm (PVC, OPP, HAUSTIER, CPP), Papier, Glaspapier, Aluminiumfolienpapier-, Aluminiumfolie, klebender Aufkleber, Vliesstoffe und andere aufgerollte aufschlitzende und rückspulende Materialien.
1. Eigenschaften
1) SIEMENS PLC-Kontrollsystem und Touch Screen, alle Parameter werden auf dem Monitor angezeigt. Gründen Sie einfach den Rollendurchmesser, Materialstärke, Anfangsspannung, die Maschine läuft automatisch.
2) Hydraulisches ladendes System Shaftless, max. Tragfähigkeit ist 3 Tonnen.
3) elektromagnetische Bremse 20Kg/m2 zur Abwickelnspannungssteuerung.
4) CNC StellungsWand verarbeitete u. Wärmebehandlungs, keine Deformation.
5) Abwickelnabschnitt rüstet sich mit justierbarer balancierender Rolle der Richtung, sicherstellt die Rolle aus selbst, die feste Note mit ganzem Netz hält.
6) Dynamische/statische balancierende Getrieberollen.
7) Die oberen Rundmesser werden durch Schrauben geregelt, und die unteren Rundmesser werden durch Aluminiumdistanzscheibe, Schnittgenauigkeit konnten garantiert werden geregelt.
8) Automatisches tucker verstaut das Endstück, das für schnell Triggerdas rückspulen bequem ist.
9) Messdose-Sensor u. automatischer Spannungsprüfer stellt Gleichspannung sicher.
10) Automatischer Meterzähler, als Reichweiten Länge einstellten, Maschinenhalt automatisch.

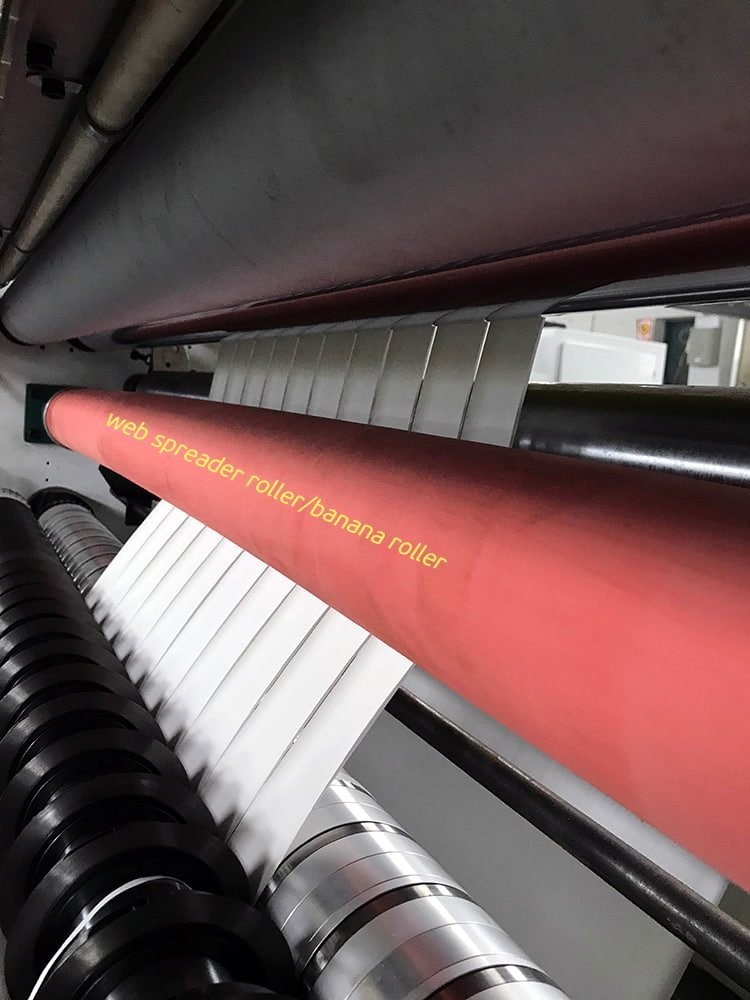

11) Überschneidungsproblem konnte mit Bananenrolle vermieden werden.
12) Ausgerüstet mit Notschalter.
13) CCD-Digitalkamera-Sensor oder -fotozelle für das Netzführen.
2. Hauptparameter:
| Modell |
Ecoo-1400FA |
| Breite Max. Parent Web |
1400mm |
| Durchmesser Max. Parent Web |
1200mm |
| Max. Rewinding Diameter |
300mm |
| Width Min.slit |
15mm |
| Max. Machine Speed |
300m/min |
| Drehmoment |
100Nm |
| Abwickelnart |
3" Luftexpansionswelle |
| Rückspulenwelle |
0,5", 1" sind verfügbar (oder als Ihr Antrag) |
| Energie |
20KW |
| Spannung |
3 Phase, 380V, 50Hz |
| Gewicht |
4000kg |
| Maß |
5500*2200*1880mm |
| Anwendungs-Material |
|
Alle Arten Thermopapier, einschließlich Faxpapier, Registrierkassepapier, ATM-Papier, medizinisch
Rekordpapier, selbstklebende Schutzmarken, Filme und so weiter.
|
| Abwickelnabschnitt |
|
Hydraulische Shaftless Abrollmaschine Ø, zum 3' ‚6" ‚Kern der mehr einfacheres an ladendem Material zu befestigen
Elektromagnetische Bremse Ø von Taiwan
- Vollautomatischer Spannungsprüfer
- Ein Satz der Fotozelle zur Spurhaltung der Präzision
|
| Aufschlitzen des Abschnitts |
|
Ø-Scheibenschneider
Ø-Schneider mit justierbarer und beweglicher Blattbasis.
- Meterzähler
- Bananen-Rolle, die Problem vollständig, zu überschneiden vermeiden kann.
|
| Rückspulenabschnitt |
|
Ø 0,5", 1" oder als Ihr Antrag
Ø Oberflächenrückspulentechnologie, nimmt es vertikale Methode an, um die Rückspulenrolle zu drücken
Elektromagnetische Kupplung Ø von Taiwan
- Oberflächenrückspulentechnologie
- Automatischer Ausschnitt u. klebende Einheit
|
| Steuerabschnitt |
|
Ø Siemens PLC u. HMI aus Deutschland
Ø alle Parameter werden auf dem Monitor angezeigt
- Niederspannungselektrogeräte alle von Schneider
|
| Getrimmter Abfall |
|
Ø, das es Luftgebläse annimmt, um Abfall weg durchzubrennen, die Luftgebläseenergie, ist 0.75kw.
- Luftgebläserohr ist Abnutzung-widerstehend.
|
| Optional |
- Sicherheitsschutz für das aufschlitzende Gerät.
- Notschalter an die Ecke 4 der Maschine.
- Verpackung der Linie
|
| Abwickelnabschnitt |
- 3" (76mm) Erweiterungsc$rückspulenwelle Luft
- Hydraulisches automatisches Aufzug-obenladensystem
- Ultraschallkorrektur, zum der sehr hohen Präzision zu erhalten
- Elektromagnetische Bremse von Taiwan
- Vollautomatischer Spannungsprüfer
- Balancen-Rolle, die verwendete, um die materielle Enge zu justieren
|
| Aufschlitzen des Abschnitts |
- Wahlen des Rasiermesser-Schnittmeisters oder des Scheibenschneiders
- Scheibenschneider-Versammlung den Nocken annehmen selbstsichernd
- Schneider mit justierbarer und beweglicher Blattbasis.
- Meterzähler
- KLEMMSTELLE Rolle die Prüfer durch Hauptmotor.
|
| Rückspulenabschnitt |
- 3" Erweiterungsc$rückspulenwellen der Luft
- Mitte-Rückspulentechnologie
- Druck-Arm
- Elektromagnetische Kupplung von Taiwan
|
| Steuerabschnitt |
- Inovance PLC u. HMI
- Alle Parameter werden auf dem Monitor angezeigt
- Niederspannungselektrogeräte alle von Schneider
|
| Getrimmter überschüssiger Rand |
- Rand-Abfall-Gebläse mit Entfernungs-Rohr |
| Optional |
- 6" und 12" Abwickelnwellen
- Shaftless-Art Abwickelnstand.
- Reibungs-differenziale Welle für das Rückspulen.
- Ultraschallart Rand-Positions-Steuerung (EPC)
- Sicherheitsschutz für das aufschlitzende Gerät.
- Notschalter an die Ecke 4 der Maschine.
|
