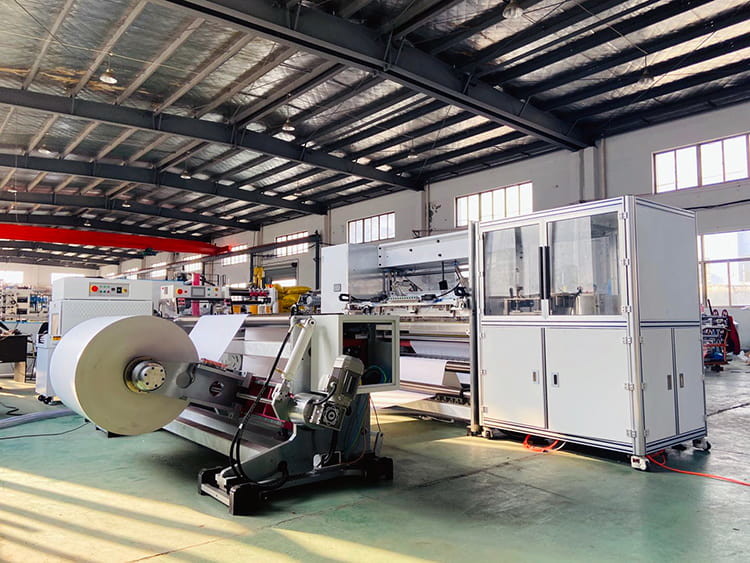

Vollautomatisch Thermokarton-Schneid- und Wickelmaschine Maschine
F nd pplikation
ECOO-1400FA Vollautomatische Thermokarton-Schneid- und Wickelmaschine ist geeignet für die Herstellung von ATM-Papier, Registrierkassenpapier, EKG-Papier, POS-Papier, NCR-Papier, Plotterpapier, CAD-Papier, SMT-Vlies, dünnem Papier usw.
F Spezifikation
Modell
ECOO-1400FA
Max. Mutterbahnbreite
1400mm
Max. Mutterbahndurchmesser
1200mm
Max. Aufwickeldurchmesser
300mm
Min. Schnittbreite
15mm
Max. Maschinengeschwindigkeit
300m/min
Drehmoment
100nm
Abwickeltyp
3" Luft-Spannwelle
Aufwickelwelle
0,5", 1" sind verfügbar (oder nach Ihren Wünschen)
Leistung
20kw
Spannung
3 Phasen, 380V, 50Hz
Gewicht
4000kg
Abmessungen
5500*2200*1880mm
| Modell |
ECOO-1400FA |
| Max. Mutterbahnbreite |
1400mm |
| Max. Mutterbahndurchmesser |
1200mm |
| Max. Aufwickeldurchmesser |
300mm |
| Min. Schnittbreite |
15mm |
| Max. Maschinengeschwindigkeit |
300m/min |
| Drehmoment |
100nm |
| Abwickeltyp |
3" Luft-Spannwelle |
| Aufwickelwelle |
0,5", 1" sind verfügbar (oder nach Ihren Wünschen) |
| Leistung |
20kw |
| Spannung |
3 Phasen, 380V, 50Hz |
| Gewicht |
4000kg |
| Abmessungen |
5500*2200*1880mm |
F Main nd dvantages
|
1) ♥ SPS und MCGS Touch-Steuerbildschirm, alle Parameter können auf dem Bildschirm eingestellt werden.
|
|
2) ♠ Hauptmotor ist ein Inverter-Motor, gesteuert durch Inovance AC-Antrieb.
|
|
3) * Schaftloser Abwickelständer, hydraulisch angetriebenes automatisches Jumbo-Roll-Laden.
|
|
4) ♣ Ultraschall-Bahnführung für bedrucktes Papier.
|
|
5) ♥ Automatischer Vakuum-Kernsauger (patentiert).
|
|
6) ♠ Obere und untere Kreismesser-Schlagschnitt.
|
|
7) * Automatischer Tucker löst schnelles Aufwickeln aus.
|
|
8) ♣ 2 Sätze Wägezellsensoren und vollautomatischer Spannungsregler für konstante Spannungsregelung.
|
|
9) ♥ Drehgeber misst automatisch die Schnittlänge.
|
|
10) ♠ 90° vertikale Auflegewalze und Bananenwalze sorgen für keine Überlappungsprobleme.
|
|
11) * Automatische Endbearbeitungslinie: Brecher, Hammer und Förderband.
|
|
12) ♣ Automatische Schrumpfverpackungsmaschine (andere Verpackungsmethode verfügbar).
|
F Details
Die Forschung und Entwicklung der vollautomatischen Thermokarton-Schneidemaschine ECOO-1400FA begann erst Anfang April 2020.Nach 6 Monaten harter Arbeit haben wir endlich unsere eigene
vollautomatische Thermokarton-Produktionslinie ECOO-1400FA auf den Markt gebracht.Um Ihnen zu helfen, diese neu veröffentlichte automatische Thermokarton-Produktionslinie ECOO-1400FA besser zu verstehen, stellen wir sie Teil für Teil gemäß ihrem Ablauf vor.
realisiert werden.ECOO-1400FA kann
23.000-35.000 Stück 57mm x 50mm Kassenrollen in 8 Stunden produzieren, kein dedizierter Bediener erforderlich.Um Ihnen zu helfen, diese neu veröffentlichte automatische Thermokarton-Produktionslinie ECOO-1400FA besser zu verstehen, stellen wir sie Teil für Teil gemäß ihrem Ablauf vor.
Zuführung von Kunststoffkernen
Laden von Kunststoffkernen
Verarbeitung von Fertigrollen
Zyklus-Neustart
Abwickeln von Jumbo-Rollen
Bahnzuführung
Schneiden/Abfalltrimmen
Aufwickeln von Fertigrollen
Fördern von Fertigrollen
Verpacken von Fertigrollen
Die Kernzuführung erfolgt durch einen automatischen Kernzuführer. Solange der Kunststoffkern im Behälter vorgelegt wird, schiebt der Kernzuführer den Kunststoffkern automatisch zum Kern-Vorbereitungsförderer.
Schneckenzuführer
| Nachdem der Kunststoffkern zum Kern-Vorbereitungsförderer geschoben wurde, saugt der Vakuum-Kernsauger den Kern an und bewegt ihn zur Aufwickelstation. |
Vakuum-Kernsauger
| Wenn sich der Kernsauger vorwärts bewegt, schiebt die vordere Querstange die Kassenrollen des letzten Zyklus zur Verarbeitungsstation für Fertigrollen, und diese angesaugten Kerne werden gleichzeitig auf der Aufwickelstation platziert. |
Nach dem Platzieren der Kerne bewegt sich der Vakuum-Kernsauger rückwärts in die Ausgangsposition, eine Andruckwalze

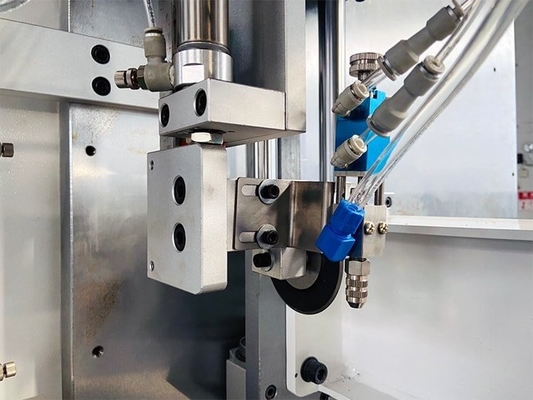

drückt auf die fertige Kassenrolle. Dann schneidet die automatische Schwanzschneide- und Klebeeinheit den Schwanz der fertigen Rollen ab und trägt Klebstoff auf, die Andruckwalze
beginnt sich zu drehen, der Klebstoff folgt der Drehung der Andruckwalze und haftet gleichmäßig an der Innenschicht des Thermokartons, und die Kassenrollen werden versiegelt.☺
