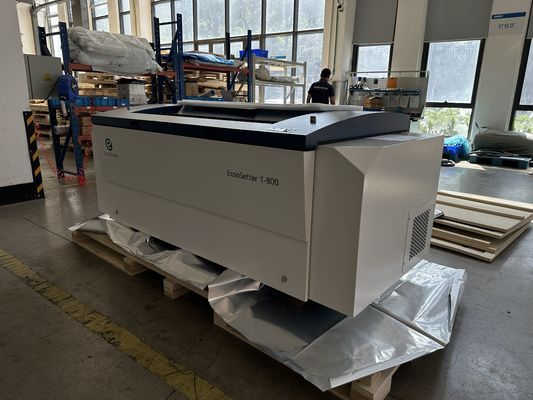

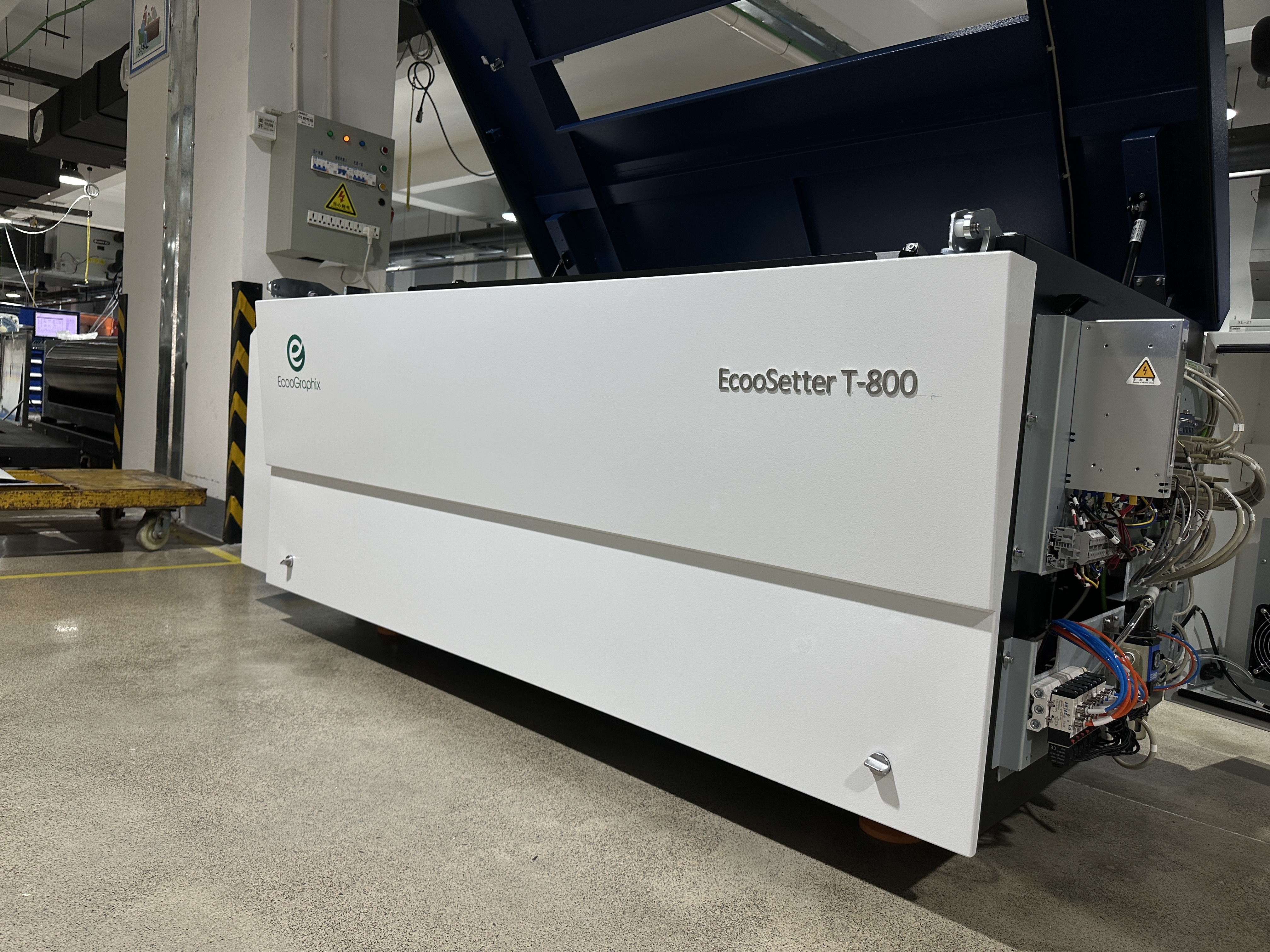

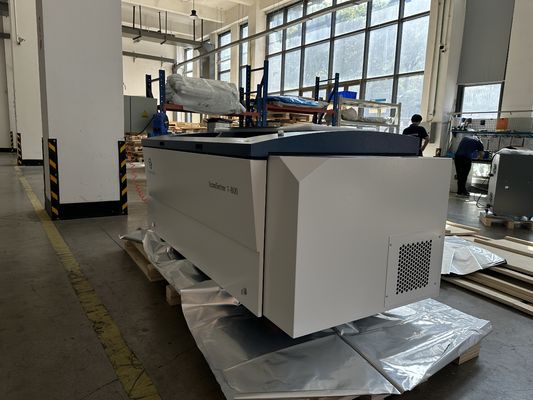

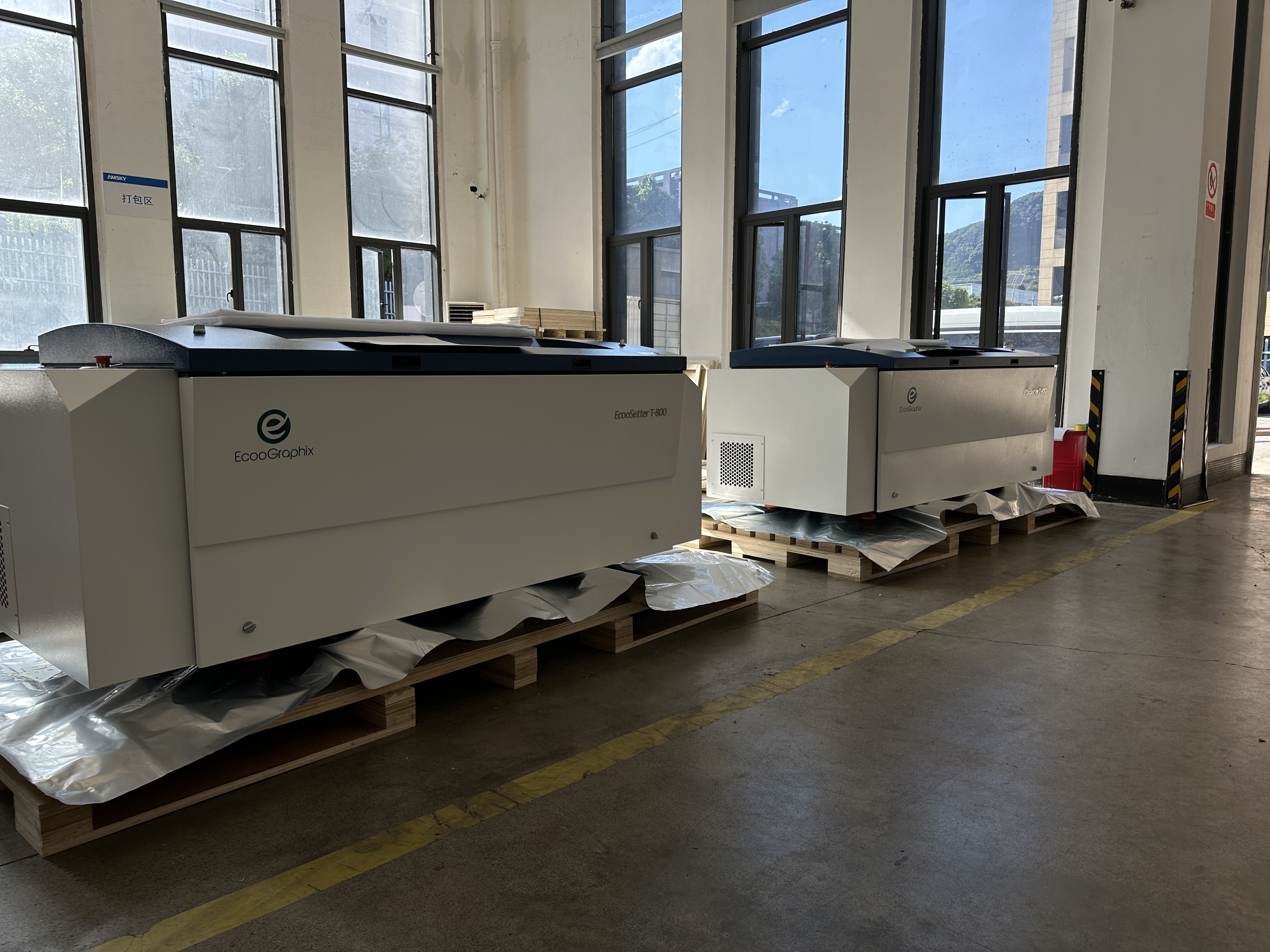

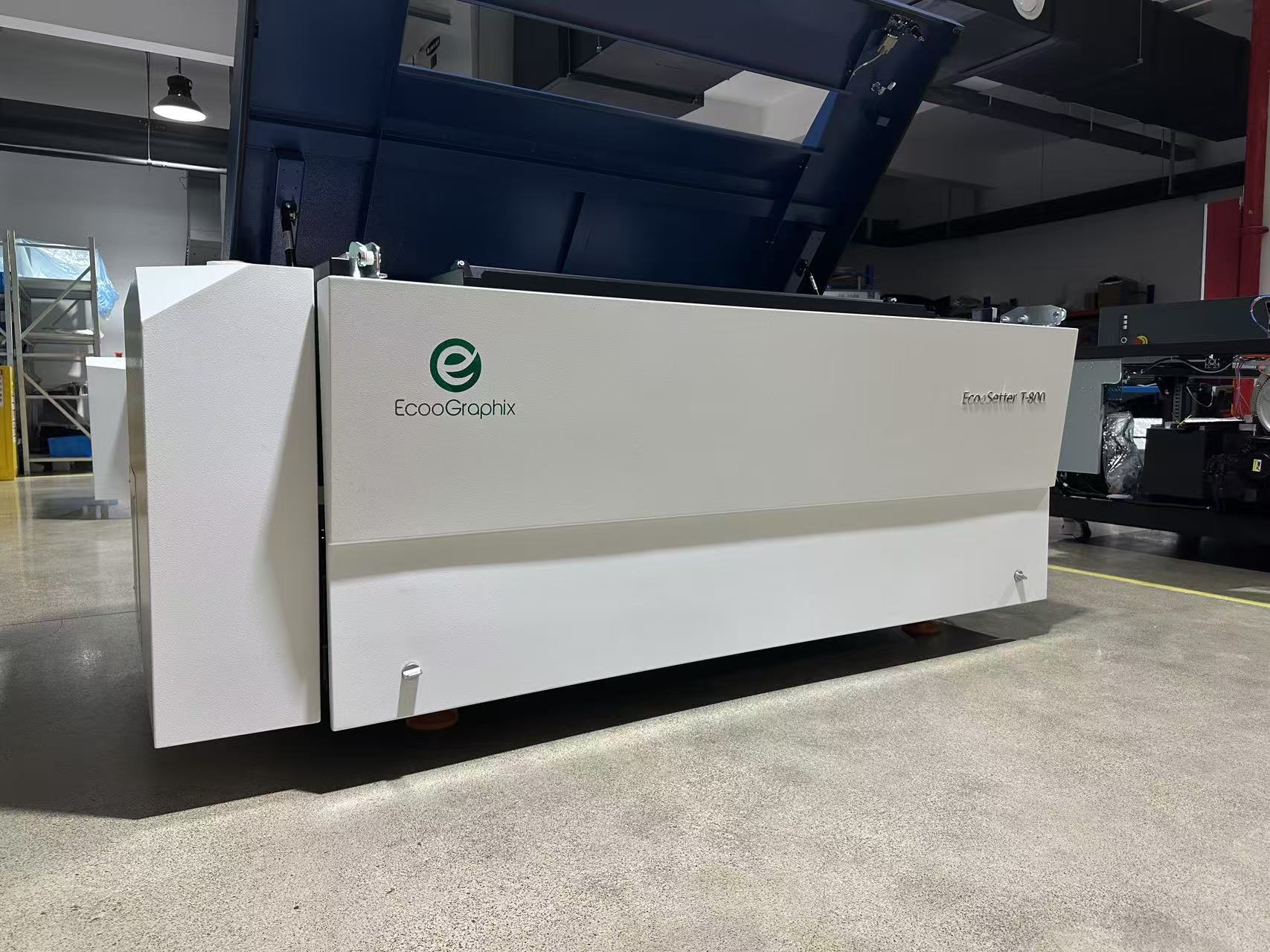

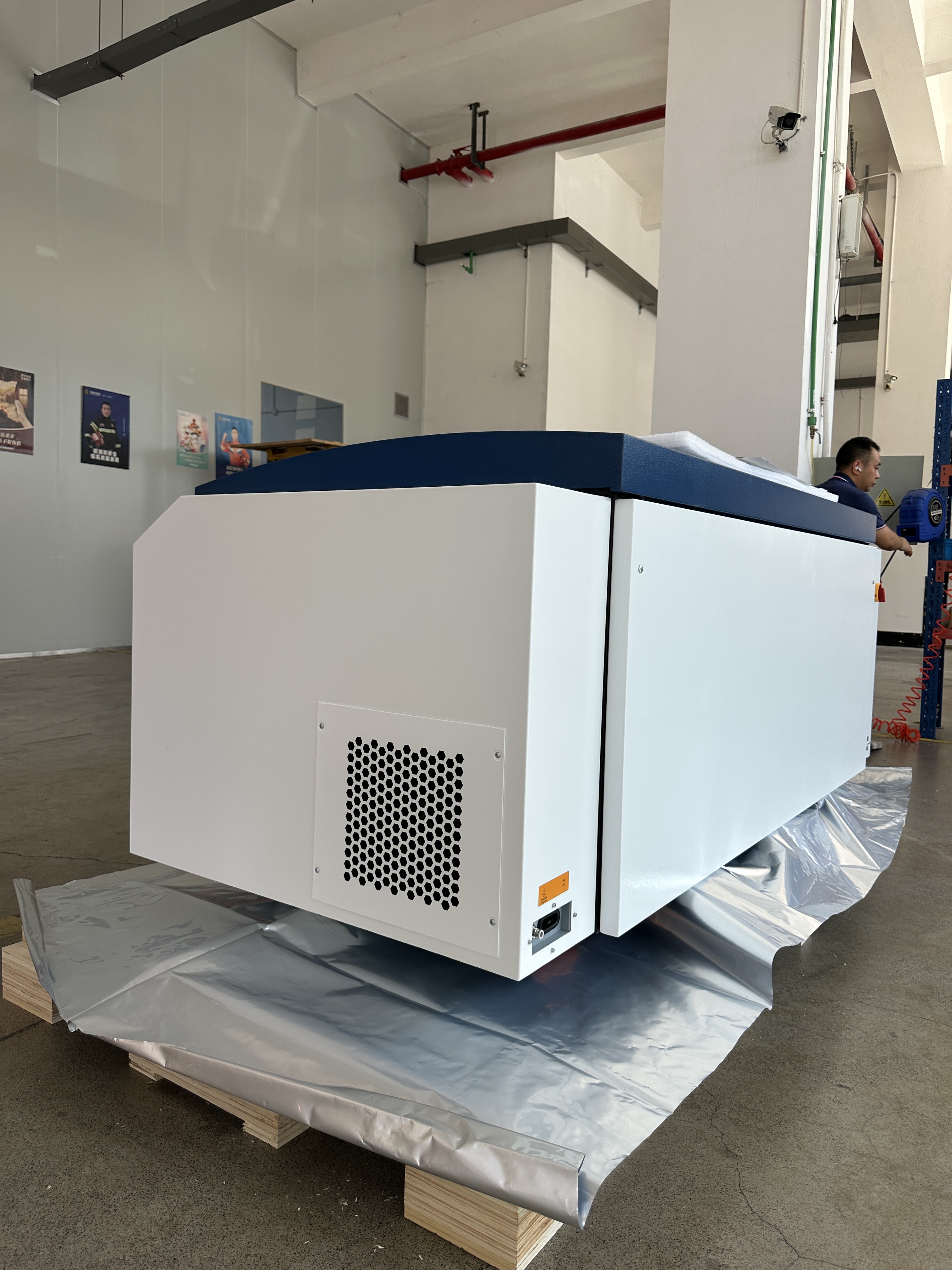

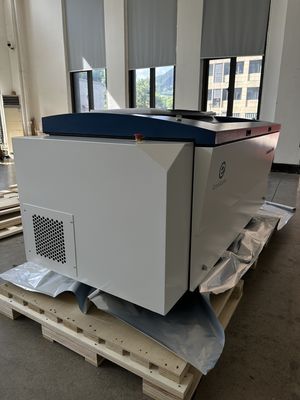

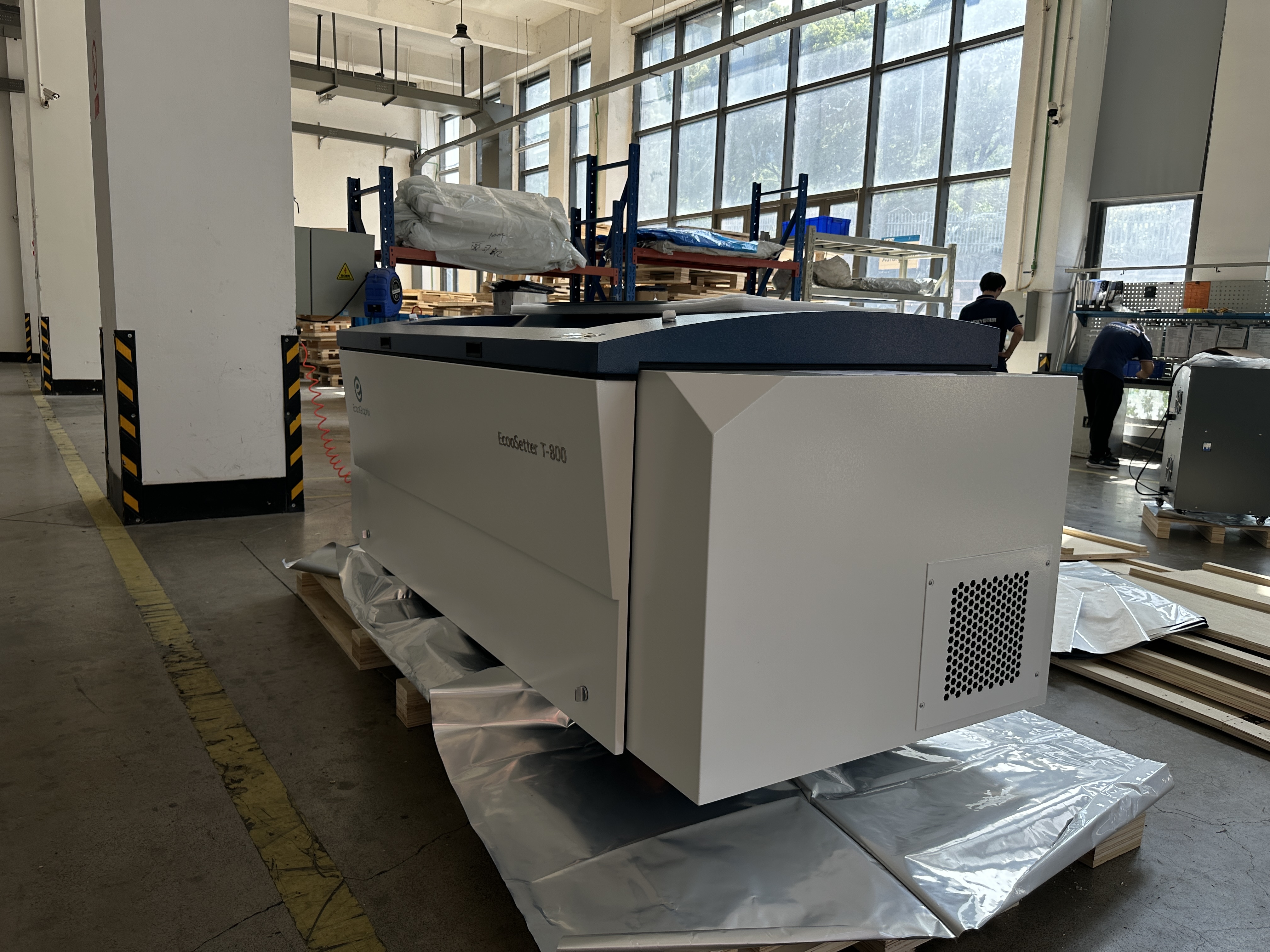

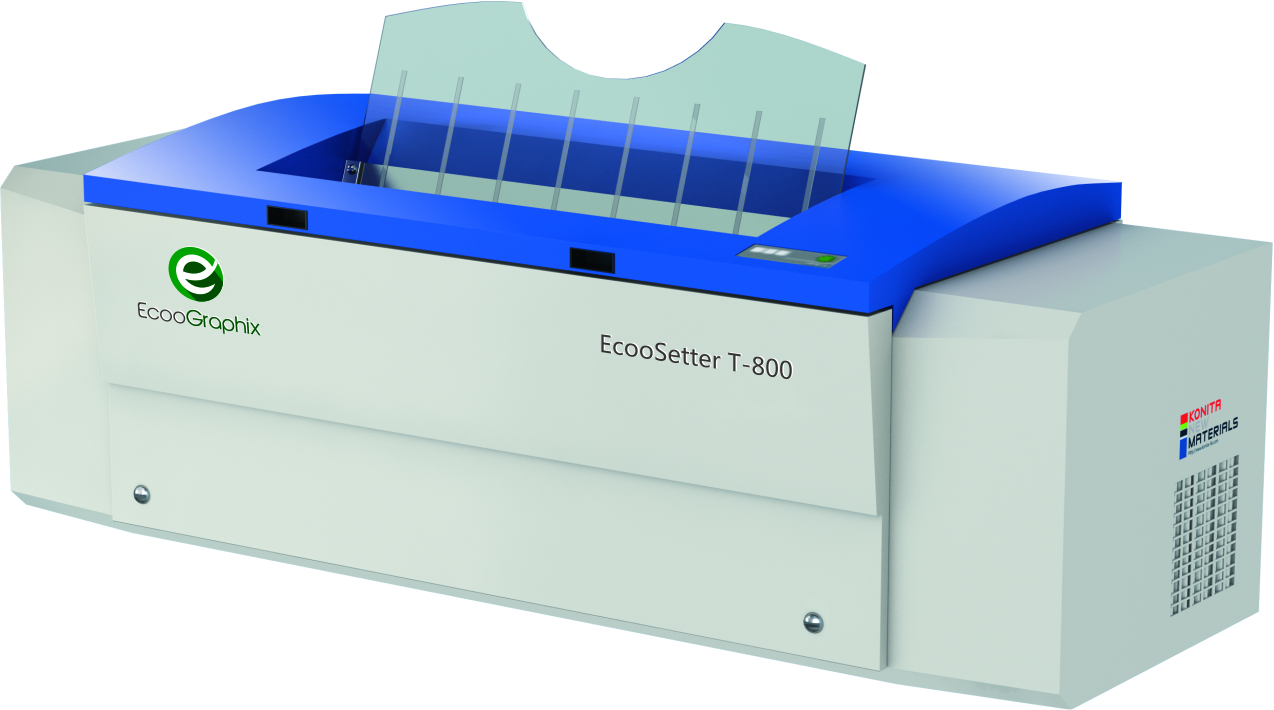

T-800 Thermal CTP T 800 Serie Handbuch Offsetdruckmaschine
1. Anwendung
Die EcooGraphix Thermal CTP (Computer-to-Plate) Plattenbelichtungsmaschine ist eine essentielle Vorstufenlösung für schnellen Offsetdruck in kleinen Auflagen. Sie überträgt digitale Bilder direkt vom Computer auf die CTP-Platte, wodurch Film überflüssig wird und Arbeitskosten gesenkt werden.
Mit EcooGraphix CTP genießen Anwender exzellente Bildqualität, stabile und zuverlässige Leistung, ein kompaktes, platzsparendes Design und flexible Bedienung.
Die EcooGraphix T-800 Serie Thermal CTP ist ideal für Zeitungs- und Akzidenzdruck im A1- oder B1-Format und bietet Ausgabegeschwindigkeiten von 16–28 Platten pro Stunde. Ihre einfache, manuelle Bedienung gewährleistet eine benutzerfreundliche und effiziente Plattenherstellung.
2. Eigenschaften
-
Maximale Plattengröße: 1.163 × 940 mm
-
Hauptmerkmale: Reduzierter Arbeitsaufwand, hohe Betriebsstabilität und überragende Bildausgabequalität
-
Plattenkompatibilität: Unterstützt sowohl UV- als auch Thermalplatten und bietet flexible und kostengünstige Produktionsoptionen
3. Spezifikation
|
EcooSetter T-800 Serie Thermal CTP Spezifikationen
|
|
Modell
|
T-800F
|
T-800S
|
T-800E
|
|
Belichtungsmethode
|
Externes Trommel
|
|
Bildgebungssystem
|
64-Kanal
|
48-Kanal
|
32-Kanal
|
|
|
Diskrete 830nm Laserdiode
|
|
Durchsatz
|
28 Platten/Stunde
|
22 Platten/Stunde
|
16 Platten/Stunde
|
|
1.030mm × 800mm, 2400dpi
|
|
Plattengröße
|
Max. 1.163 × 940mm, Min. 300 × 400mm
|
|
Medientyp
|
Positive 830nm Thermal CTP-Platte
|
|
Plattendicke
|
0,15 mm bis 0,30 mm
|
|
Auflösung
|
2400dpi
|
|
Wiederholbarkeit
|
±5μm (Kontinuierliche Belichtung für 4 Mal oder mehr auf derselben Platte mit
einer Temperatur von 23℃ und einer Luftfeuchtigkeit von 60%)
|
|
Schnittstelle
|
USB2.0/ USB3.0 (USB2.0 wird empfohlen)
|
|
Plattenbeladung
|
Manuell
|
|
Nettogewicht
|
900 kg
|
|
Maschinengröße
|
2.320 × 1.080 × 960 mm (L×B×H)
|
|
Stromversorgung
|
Einphasig: 220AC, +6%, -10%, Stromverbrauch: 4KW
|
|
Betrieb
Umgebung
|
Empfohlen: 21-25℃, Max. 15-30℃, Luftfeuchtigkeit: 40-70%
|
4. Wichtigste Highlights
EcooGraphix Thermal CTP-Systeme sind weltweit für ihre überragende Punktdarstellung bekannt und erreichen einen Punktbereich von 1 %–99 % und unterstützen bis zu 250 lpi Rasterung mit wählbarer Auflösung von 1200 dpi oder 2400 dpi. Diese Systeme sind vollständig kompatibel mit allen Thermal- und prozesslosen Platten und bieten unübertroffene Vielseitigkeit und konstante Leistung.
Die EcooGraphix CTP-Maschinen wurden für Robustheit und Benutzerfreundlichkeit entwickelt und vereinfachen die Bedienung und minimieren menschliche Fehler, wodurch sie sich ideal für hocheffiziente Druckumgebungen eignen. Sie werden mit Premium-Komponenten hergestellt, die von führenden Lieferanten in Japan, den USA und Deutschland bezogen werden, und gewährleisten langfristige Haltbarkeit und Zuverlässigkeit. Laserioden zeichnen sich durch eine verlängerte Lebensdauer von über 10.000 Belichtungsstunden (≈200.000 Platten) aus, wodurch Ihre Investition maximiert wird.
EcooGraphix bietet eine branchenführende 3-Jahres-Vollgarantie auf alle Teile mit niedrigen Ersatzteilkosten nach Ablauf der Garantie – beispielsweise kosten Laserioden nur 250 USD pro Einheit. Kunden erhalten außerdem umfassenden Support, einschließlich professioneller Vor-Ort-Installation und Schulung durch werkseitig zertifizierte Ingenieure, monatliche Fernwartungsprüfungen, proaktive Service-Follow-ups und 24/7 globalen technischen Support.
Mit über 6.000 weltweit installierten Einheiten – darunter über 50 Maschinen in den USA und Kanada in den letzten drei Jahren und 35 Einheiten in der Türkei über Esen Graphics – setzt EcooGraphix weiterhin den Standard für bewährte Qualität und bewährte Leistung. Weitere Installationen erstrecken sich über Großbritannien, Italien, Spanien, Ungarn, Russland, Mexiko, Brasilien, Kolumbien, Ecuador, Südafrika, Nigeria und mehr.
