Modell: FL5080
Beschreibung:

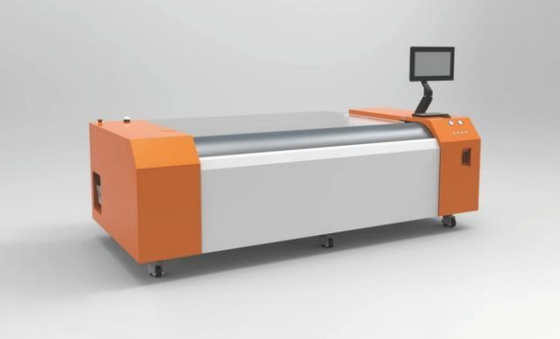

Digitale Computer-zu-Flexoplatten-Bildsetzmaschine CTP; eine Vollgröße 50 x 80 Zoll Flexo-Plattenherstellmaschine.
Der FL5080 ist mit einer hochenergetischen Faserlasertechnologie und einer unabhängigen Steuerung von 256 Kanälen LV-Technologie ausgestattet, was einen Durchbruch in der Energieverbrauchsbegrenzung darstellt.Es verfügt über Laser-Distanzdetektion und eine Stimmspule Motor dynamischen Autofokus-GerätDiese einzigartige Technologie sorgt für Präzision und Konsistenz bei der Flexoplattenherstellung.
Merkmale und Technologie
- Hochenergetische Faserlaseranlage:
- Erstellen Sie eine vollständige Bildgröße einer 50-Zoll-x-80-Zoll-Platte mit 5080 dpi in nur 30 Minuten.
- Steigert die Produktivität bei dringenden Aufgaben um 10% und hilft, enge Fristen einzuhalten.
- 256 Kanäle Unabhängige Modulationstechnologie:
- Teilt den Laser in 256 unabhängig gesteuerte Kanäle, was die Produktivität erheblich erhöht.
- Die rechteckige Laserfleckenform sorgt für eine überlegene Punktequalität und Bildleistung.
- H256 Laserkopf:
- Verwendet ein neues optisches Vergrößerungssystem mit hoher Leistung für eine optische Auflösung von 5080 dpi.
- kann schräge oder kreisförmige Linien bis zu 15 μm und vertikale/horizontale Linien bis zu 5 μm darstellen, was zu scharfen und klaren Pixeln führt.
- Erhöht die Farbtreue um 30%.
- Super hochauflösende Kapazität:
- Das Lichtventilgerät kann Auflösungen von bis zu 10160 dpi mit einer Laserfleckengröße von 2,5 μm x 2,5 μm und Bildlinien von 5 μm oder weniger erreichen.
- Unterstützt 2540 dpi Ausgang; bei nicht kritischen Bildgebungsanforderungen kann der doppelte Linienüberlappungsbelichtungsmodus die Produktivität um 150% steigern.
- Dynamischer Autofokus:
- Die Stimmspulen-Motorvorrichtung sorgt für eine genaue Fokussierung während der Belichtung auf nicht einheitlichen Flexoplattenoberflächen.
- Erweiterte Überlappungsfunktionen:
- Doppel- und Dreifachlinienüberlappungsfunktionen bieten eine überlegene Bildqualität und Effizienz für die LAMS-Ablation während der Belichtung mit Flexo-Platte.
- Stabile und zuverlässige Exposition:
- Sofortige Temperaturüberwachung und Vorkalibration des Laserkopfes sorgen für eine stabile und zuverlässige Laserbelichtung.
Technische Daten
| Modell |
FL5080S |
FL5080F |
| Methode zur Aufdeckung |
Außentrommel |
| Bildgebungssystem |
1064 nm Glasfaserlaseranlage (H256-Köpfe) |
| Durchsatz |
3 m2/h bei 5080 dpi |
5 m2/h bei 5080 dpi |
| |
50 x 80 Zoll dauert 45 Minuten. |
50 x 80 Zoll dauert 30 Minuten. |
| Größe der Belichtung |
Max. Größe 1270*2032mm, Min. Größe 200*200mm |
| Medientyp |
Trockene Ablationsfolie, Digitale Wasserwaschmaschine, Digitale Wasserwaschmaschine, Digitale Lösungsmittelwaschmaschine |
| Plattene |
0.140 mm bis 6.35 mm |
| Entschließung |
5080DPI (kompatibel mit 2540DPI), kann auf 10160DPI erweitert werden |
| Plattenbelastung |
Automatisches/manuelles Plattenladen |
| Nettogewicht |
2500 kg |
Maschinengröße
(WxLxH) mm |
2970*1705*1537mm (L*W*H) |
| Stromversorgung |
Dreiphasige Spannung: 380 V, max. Leistung (Spitzenwert) 16 kw |
Betrieb
Umwelt |
empfohlen:15-30°C, max.21-25°C, Luftfeuchtigkeit:40-70% |
Quadratische Flecken vs. runde Flecken
Bei Bildern mit einem runden Fleck muss die Fleckengröße mit der Punktgröße des Bildes übereinstimmen.Die Verwendung eines runden Lichtflecks mit einem Durchmesser von 5 μm kann die vier Ecken dieser quadratischen Fläche nicht vollständig blockierenUm eine vollständige Belichtung zu gewährleisten, muss der Durchmesser des runden Flecks der Diagonale der Quadratfläche entsprechen, die 7,07 μm (1,414 mal die Punktgröße) beträgt.
Eine 5 μm Durchmesser-Punktgröße deckt nicht die gesamte Quadratfläche ab, während eine 7 μm Durchmesser-Punkt überlappende Belichtungen verursacht, was zu unregelmäßigen Bildern mit bogenförmigen Kanten führt.
Einige Optik-Entwickler versuchen, einen optimalen Spot-Durchmesser kleiner als 7,07 μm zu finden, aber Qualitätsprobleme bestehen unabhängig vom gewählten Durchmesser.
Im Gegensatz dazu ermöglicht eine rechteckige Fleckenform eine Fleckengröße von 5 μm x 5 μm, die die gesamte Quadratfläche vollständig freilegt und eine präzise und konsistente Bildgebung gewährleistet.
