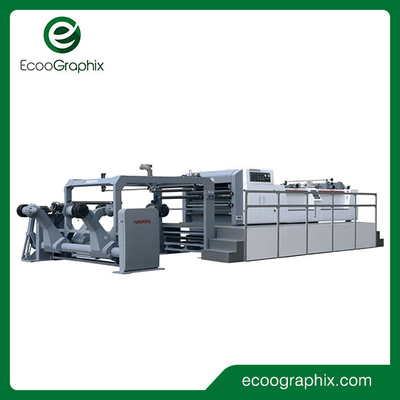

Hochgeschwindigkeits-Flachbett-Digitalschneider für Papierrollen und -Blätter mit Schneiden und Trimmen

Papierwalzen und -schneidmaschinen mit Schneiden und Schneiden

Eigenschaften

- Verwendet fortschrittliche Techniken aus Großbritannien: Die HSC-Webschneidmaschine verfügt über die neueste Technologie aus Großbritannien, die eine überlegene Leistung gewährleistet.

- Servomotorgetriebe: Ausgestattet mit einem Servomotor für eine effiziente und zuverlässige Übertragung.
- Schnelles und stabiles Papierschneiden: Ermöglicht schnelles und stabiles Papierschneiden.
- Präzisionstechnik: Verwendung von Präzisionslagern und Schneidmesser aus Deutschland zur Gewährleistung einer hohen Schneidgenauigkeit.
- Benutzerfreundliche Benutzeroberfläche: Mit einer Touchscreen-Computeroberfläche für eine einfache Bedienung.Gewährleistung einer reibungslosen Papierverarbeitung.
- Steigert die Effizienz und Rentabilität: Diese Maschine, die in der Papier- und Druckindustrie sehr beliebt ist, erhöht die Effizienz erheblich und bringt Ihrem Unternehmen erhebliche Vorteile.

Spezifikation

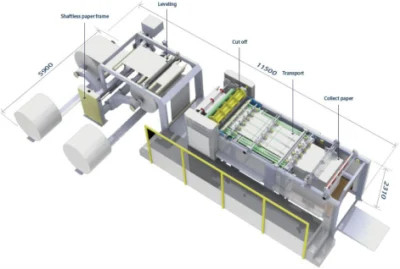

Maschinenteile

1. Präzisions-Einmesser-Schneidemaschine
2Automatisches Prismenregelungssystem für Papier
3. Mittles Papierschnitt- und Abfallentsorgungssystem
4. Automatische Zähl- und Etikettierungsanlage (mit Zählmarkierung)
5. Papiertransportsystem
6Elektrische Steuerung
7- Fahrmotor.
8. Zubehör
9. Zwei-Schicht-Pneumatisches Schachtpapierregal (2-Roll-Stand)
10. Automatisches Jogger-System mit motorgesteuertem Papierstapelstand

mit einer Breite von mehr als 20 mm

Typ: Doppelarmpapierkernregal für 3", 6" und 12" Rollen
- verfügt über zwei nach hinten auf der Maschine befindliche Aufwindungen mit Aufnahmegerät, die für Rollen mit einem Gewicht von ca. 1500 kg ausgelegt sind.
- Hydraulische Auf- und Abbewegungen, direkt von der Konsole über Selektoren gesteuert, die die Magnetventile steuern.
- Der hydraulische Druck steuert das Schließen, Bewegen und Heben des Papierarms.
- Eine stabile und schnelle Hebbebebewegung sorgt für einen einfachen und bequemen Betrieb.

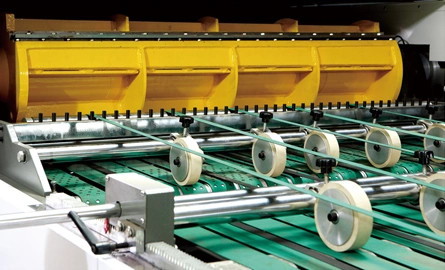

Schneidereinheit

Schneideteil:
- Messer: Verwendet die britische Schneidmethode, um Belastung und Lärm zu minimieren und die Lebensdauer des Schneiders zu verlängern.
- Knife Roller Body: Die Stahlschweißkonstruktion unterliegt einer präzisen Bearbeitung und einer dynamischen Balanceanpassung, wodurch Vibrationen und Lärm beim Hochgeschwindigkeitsbetrieb wirksam reduziert werden.
- Unter dem Messer: Messerblock aus Gusseisen, integriertes Gießen und Präzisionsbearbeitung sorgen für Stabilität.
- Rückenschneider: aus Spezialstahl gefertigt und mit einem präzisen Messer verarbeitet, wodurch eine langlebige, leicht einstellbare Klinge entsteht.

Elektronische Steuerung (der Yaskawa-Servo und der Siemens-SPS)
TPC7062KS und Yaskawa-Prozessor-Kommunikation, hauptsächlich bei der Herstellung von Dateneingabegeräten zur Überwachung des Betriebszustands und zur Angabe von Systemfehlerlarmen verwendet.Die drehende Serie fährt Yaskawa die japanische Firma Yaskawa ich schnell fahren, basierend auf der Herstellung von Eingabeparametern der Mensch-Maschine-Schnittstelle aus dem Feedback des tatsächlichen Geschwindigkeits-Traktionsroller-Encoders und der genauen Positionierung.

Das Fördersystem und das Papiersammelsystem durch Jogger

- Mehrstufiges Fördersystem: Mit mehreren Stufen, der Übergang von Hochgeschwindigkeit zu niedriger Geschwindigkeit.gefolgt von Sammeln und Stapeln.

- Hebemechanismus für gestapeltes Papier: Erhebt gestapelte Papiersätze auf eine beträchtliche Höhe und lässt sie bei Bedarf automatisch fallen.
- Stapler-Tisch mit dreiseitiger Schüttelfunktion: Ausgestattet mit einem Motor, der das Papier von einer Seite anführt, während hochwertige Motorjogger auf beiden Seiten die Amplitude des Papiers manuell einstellen.Dies verbessert die einfache Betriebsführung und die Sicherheit.

Lockergerät

Die vor der Schneidvorrichtung platzierte Krümmelvorrichtung verhindert die Krümmung oder Falten der Rollen und sorgt so für eine stabile Spannung der Papierrolle.Es geht zunächst durch die an der Randrolle befindliche Dekonvolutionskomponente, geführt durch Walzen.

Das neue Anti-Kurvungs-Gerät
Wirksam entfernen Sie die Krümmung der Rolle, um das Papier flacher zu machen und die Spannungsstabilität der Papierrolle zu verbessern.

System zur Anpassung der Quadratform(Automatisches Prismenanpassungssystem für Papier):
Wenn Sie die Quadratität des Papiers anpassen, wird unser Ingenieur es einmal reparieren, und der Bediener muss es nicht neu anpassen.

Schneidemesser
Für das Trimmen und Mittelschneiden werden drei Sätze von Schneidmesser verwendet.

Anpassen des Winkels automatisch (Papierausrichtungssystem)
Die Präzision des Schrittmotors wird durch die Länge der Schnittpräzisionsschraube und die Neigung der Messergruppe gesteuert.um den geraden Winkel der Kante des Schnittschilfs effektiv zu gewährleisten, wodurch die Zeitverschwendung bei der manuellen Anpassung des Fehlerwinkels und der Anpassung verringert wird.

Automatischer Papierstop:
Ein Sensor soll das System signalisieren, wenn am Förderband ein Papierstau auftritt, und die Maschine wird sofort anhalten, um die Papiere zu retten.

Automatische Markierungsmaschine:
Mit präziser Zählung nach der Einfügung der Markierung müssen die Bediener nur auf der Mensch-Maschine-Schnittstelle nach der Anzahl des Papiers eingeben, die durch die Einstellungen zur Kennzeichnung der Menge des Papiers sein kann

Hauptmaschinenstruktur (Messerhalter und Halterstand)
Die Hauptmaschinenwand durch Finite-Element-Analyse, mechanische Vibrationsanalyse und Optimierung des Rahmens verwendet hochwertiges Knoten-Gusswerk für die Integration des Designs,und durch Präzisionsbearbeitung, vervollkommnet das Resonanzphänomen zwischen den Übertragungskomponenten, macht den Betrieb stabiler, verbessert die Lebensdauer der Lagerteile.

Webguide-System
Strenge Prozessqualitätskontrolle, Servo-Steuerungssystem langlebig, wartungsfrei, fein verarbeitet, hohe dynamische Reaktion, keine Pufferung, genaue Positionierung, Fahrergrenze digital einstellbar.Das Display kann für die automatische Bedienung automatisch in den Ruhezustand gesetzt werdenDer große Bildschirm zeigt in Echtzeit an, und der Betriebszustand des Systems ist im Inneren klar.

Antriebsmotoren
1. Wechselstromservomotor und Encoder für Kreuzmesser
2. Wechselstrommotor und Frequenztransformator für Hochgeschwindigkeits- und Niedriggeschwindigkeitsförderer
3. Wechselstrommotor für Papierstapler nach oben und unten
4. Wechselstrommotor für Jogger
5. Wechselstrommotor für den Abwinden
6. Wechselstrommotor zur Sammlung von Abfallkanten

Weitere Einzelheiten

Häufig gestellte Fragen

1Was sind Ihre wichtigsten Produkte?
Wir Ecoographix sind ein spezialisierter Anbieter von Druckmaschinen und Verbrauchsmaterialien.
Dazu gehören die Vordruck-, Druckerei- und Nachdrucktechnik, wobei der Schwerpunkt auf dem Verpackungsdruck und dem Buchdruck liegt.
Wir haben Hunderte von Nutzern auf der ganzen Welt, und wir liefern hochwertige chinesische Druckprodukte, um den unterschiedlichen Anforderungen gerecht zu werden.

2Wo ist deine Fabrik?
Unser Verkaufsbüro befindet sich in Hangzhou, eine Stunde mit dem Zug von Shanghai entfernt. Unsere Fabriken befinden sich in Shanghai, Wenzhou, Suzhou und Nanyang.

3Was ist Ihre Garantie?
Ein Jahr für die Maschine und den Druckkopf, wenn unsere Tinte verwendet wird.

4Was ist die Vorlaufzeit?
Normalerweise 30 Tage, und wir werden unser Bestes tun, um Ihren Anforderungen gerecht zu werden.

5Was ist mit dem Installations- und After-Sales-Techniker-Support?
Unser Ingenieur kann bei der Installation helfen und die notwendige Ausbildung bieten.
Bei Problemen oder Fragen stehen wir Ihnen rund um die Uhr zur Verfügung.
