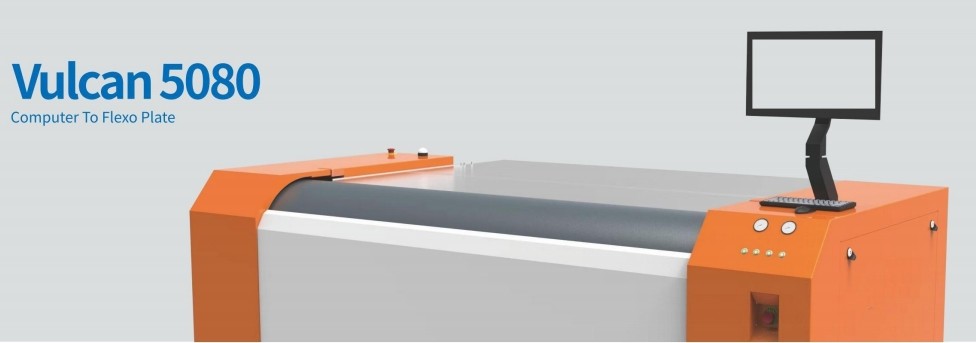

Modell: FL5080
Beschreibung:Digitale Computer- zu Flexoplatten-Bildsetzmaschine CTP; Eine Vollgröße 50-Zoll * 80-Zoll-Flexoplatten-Herstellmaschine
Beschreibung
FL5080 basiert auf einem hochenergetischen Faserlaser und einer unabhängigen Steuerung der 256 Kanäle LV-Technologie.Zusammen mit Laser-Distanzdetektion und Stimmspule-Motor-Dynamische-Autofokus-Gerät, kann es eine präzise Fokussierung auf der Mediumsubstratoberfläche ohne Berücksichtigung der Varianz auf dem Flexo-Plattenmaterial gewährleisten.
Merkmale und Technologie
Mit einem hochenergetischen Faserlaser-Gerät mit einer Leistung von 5080dpiit benötigt man nur 30 Minuten, um ein Bild in voller Größe von 50x80 Zoll zu erzeugen.Es kann auch eine Produktivitätssteigerung um 10% für dringende Bedürfnisse ermöglichen.Auf diese Weise kann der Kunde die Frist für einige dringende Arbeiten einhalten.
256 Kanäle Unabhängige Modulationstechnologie ermöglicht es dem Laser, sich in 256 Kanäle zu teilen, wobei jeder Kanal gesteuert wird, was die Produktivität erheblich erhöht.Die Laser-Punktform ist ein Rechteck, der eine viel bessere Punktequalität und Bildleistung liefern kann.
Der H256-Laserkopf verwendet ein neues Hochleistungsvergrößerungsoptisches System, um eine optische Auflösung von 5080 dpi zu erreichen.
Bei 5080 dpi kann es eine schräge oder kreisförmige Linie mit einer Feinheit von 15um, für vertikale und horizontale Linien mit einer Feinheit von 5um abbilden.Dies erhöht die Farbtreue um 30%.
Diese neue Generation von Lichtventilgeräten ermöglicht es, die Auflösung auf 10160 dpi zu erhöhen. Bei dieser superhohen Auflösung beträgt die Laserfleckengröße 2,5umx2.5um und kann 5 oder weniger Um-Linien abbilden.
Der LV-Kopf kann auch eine 2540-dpi-Ausgabe unterstützen.Der Ausgangsmodus kann auf eine doppelte Linienüberschneidung angepasst werden, wodurch die Produktivität um 150% erhöht werden kann..
Für die dynamische Autofokus-Funktion wird eine Stimmspule-Motorvorrichtung verwendet, die eine genaue Fokussierung während der Belichtung auf der nicht einheitlichen Oberfläche der Flexo-Platte gewährleistet.
Doppel- und Drei-Linien-Überlappungsfunktionen ermöglichen die LAMS-Ablation mit überlegener Bildqualität und Effizienz für die Belichtung von Flexo-Platten.
Die sofortige Temperaturüberwachung und Vorkalibrierung des Laserkopfes können sicherstellen, dass die Laserbelichtung stabil und zuverlässig ist.
Technische Daten
| Modell | FL5080S | FL5080F |
| Aufdeckung von Mothod | Außentrommel | |
| Bildgebungssystem | 1064nm-Filberlaseranlage (H256-Köpfe) | |
| Durchsatz | 3 m2/h bei 5080 dpi | 5 m2/h bei 5080 dpi |
| 50 x 80 Zoll, dauert 45 Minuten | 50 x 80 Zoll, dauert 30 Minuten | |
| Größe der Belichtung | Max.größe 1270*2032mm, Min. Größe 200*200mm | |
| Medientyp | Trockene Ablationsfolie, Digitale Wasserwaschmaschine, Digitale Wasserwaschmaschine, Digitale Lösungsmittelwaschmaschine | |
| Plattene | 0.140 mm bis 6.35 mm | |
| Entschließung | 5080DPI (kompatibel mit 2540DPI), kann auf 10160DPI erweitert werden | |
| Plattenbelastung | Automatisches/manuelles Plattenladen | |
| Nettogewicht | 2500 kg | |
| Maschinengröße (WxLxH) mm |
2970*1705*1537mm (L*W*H) | |
| Stromversorgung | Drei-Phasen-Spannung: 380V, max. Leistung (Peakwert) 16 kw | |
| Betrieb Umwelt |
empfohlen:15-30°C, max.21-25°C, Luftfeuchtigkeit:40-70% | |
Quadratische Stelle gegen runde Stelle
Bei der Verwendung eines runden Punktes für die Bildgebung sollte der Durchmesser der Punktegröße mit der Punktegröße des Bildes übereinstimmen.Also, wenn Sie eine runde Lichtfleck Größe von 5u DurchmesserUm sicherzustellen, dass der Lichtfleck die gesamte Bildpixelfläche freilegen kann,Der Durchmesser des runden Punktes muss größer sein, was der Diagonallänge der Quadratfläche entsprichtDas ist 7.07um, das ist 1.414 mal die Punktgröße wie unten gezeigt.
Eine 5-um-Durchmesser-Punktgröße kann die gesamte Quadratfläche nicht freilegen, während eine 7-um-Durchmesser-Punktgröße eine unerwünschte Exposition auf einigen überlappenden Bereichen verursacht.Dies erzeugt ein unregelmäßiges Bild mit einer bogenförmigen Kante.
So versuchen einige Optik-Entwickler, den optimalen Durchmesser des Lichtflecks zu wählen, anstatt eine 7,07um Durchmessergröße zu verwenden.Es gibt noch einige Qualitätsmängel..
Für eine rechteckige Punkteform können Entwickler einen Punkt mit einer Größe von 5umx5umum wählen, der die gesamte Quadratfläche vollständig zeigt, wie unten gezeigt.
