Vollautomatische Plattenmachmaschine thermische CTP mit integriertem Stanzsystem

Vollautomatische Plattenherstellmaschine thermische CTP

Beschreibung

Dieses Modell ist für die thermische CTP-Plattenbildgebung und verfügt über 3 Geschwindigkeiten für die Kundenoption.

Es funktioniert mit 4 Ups Druckmaschine. Es ist manuelles Laden. Wenn der Kunde ein hochautomatisches CTP mit Autoloader und 256 Laserventil möchte, können Sie unsere ECOO T * 400QV-Serie in Betracht ziehen.

Spezifikation

Modell
T-400QF; T-400QS; T-400QE

Methode zur Aufdeckung
Außentrommel

Bildgebungssystem
825nm-Laser

Durchsatz
48/32/24pph; 800 x 660 mm/ 2400 dpi

Größen der Platten
Max. 800 mm x 660 mm, Min. 300 mm x 300 mm

Plattene
0.15 mm, 0.30 mm

Entschließung
Standard: 2400 oder 1200 dpi

Wiederholbarkeit
0.01 mm

Schnittstelle
Glasfaser

Plattenbelastung
Standard: Einfach-Kassetten-Autoloader mit manueller Platten-Einfügung

Inline-Punching-System
Optional: Innenpunktierung (maximal vier Sätze von Plattenlöchern)

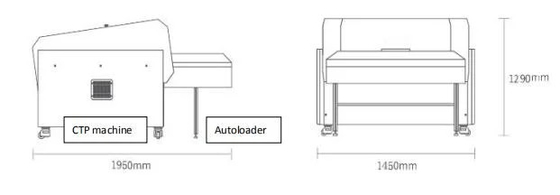

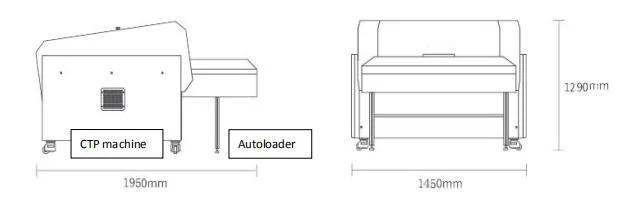

Maschinengröße (WxLxH) mm
1450x1350x1290 (zusätzliche Länge von 600 mm für das Fördergerät zur Waschvorrichtung)

Stromversorgung
CTP ((Einphasen: 220V, maximale Leistung ((Spitzenwert): 4KW)
Vereinfachte Autoloader (einphasige: 220V; maximale Leistung (Spitzenwert): 900W)
Mehrfach-Kassetten-Autoloader ((Einphasen: 220V; maximale Leistung ((Spitzenwert): 1100W)

Betriebsumwelt
Empfohlene Temperatur: 21-25oC, relative Luftfeuchtigkeit: 40-70%

Modell	T-400QF		T-400QS	T-400QE
Methode zur Aufdeckung	Außentrommel
Bildgebungssystem	48-Kanal	32 Kanäle		24 Kanäle
	Diskrete 830nm-Laserdiode
Durchsatz	30 PPH		25PPH	18PPH
	800 x 660 mm, 2400 dpi
Größen der Platten	Max.800 mm x 660 mm Min.235 mm x 335 mm
Medientyp	thermische CTP-Platte
Plattene	00,15 mm bis 0,30 mm
Entschließung	Standard: 2400 dpi oder 1200 dpi (optional)
Wiederholbarkeit	0.01 mm
Schnittstelle	Optische Faser ((Faserstraße)
Plattenbelastung	Automatisch oder manuell
Nettogewicht	1100 kg
Maschinengröße (WxLxH) mm	1450 x 1350 x 1290
Stromversorgung	Einphasen: 220AC+, 6%, - 10%, Stromverbrauch: 4 kW
Umwelt	empfohlen:21-25oC, max.18-26oC, Luftfeuchtigkeit:40-70%

Leistungssteigerung

Linienmotor
Neben der hohen Beschleunigung bietet der lineare Motorantrieb einen äußerst stabilen Betrieb und eine hohe Positionierungsgenauigkeit.

Trommel mit direktem Motorantrieb
Durch die Anwendung der direkten Trommeltechnik wird die Anlaufzeit beschleunigt und die Produktionseffizienz erheblich verbessert.

Vollautomatische Plattenherstellung mit Inline-Punch-Option

Ausgestattet mit automatischem Plattenladen und -entladen, automatischer Fütterung und automatischer Stanzfunktion (optional) kann es kontinuierlich ohne Unterbrechung arbeiten, um die Leistung zu maximieren.

Automatische Plattenladenkassette

Das automatische Plattenladesystem mit großer Kapazität kann 100 Platten gleichzeitig laden, und es ist auch ein manueller Platten-Einsatzweg enthalten.

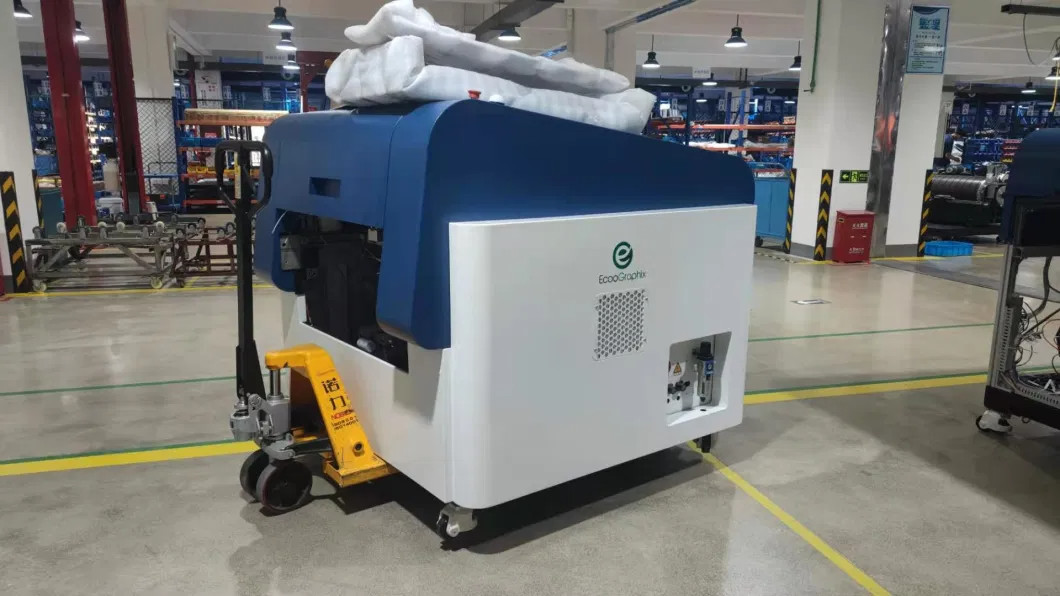

Herstellung und Verpackung

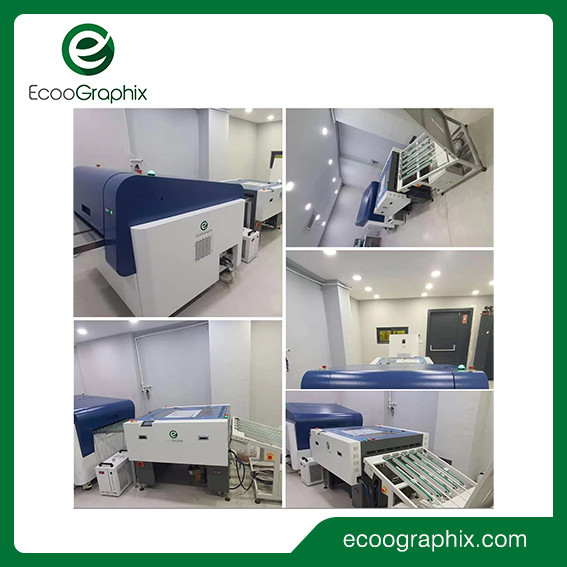

Installation weltweit

Häufig gestellte Fragen

1Wie lange dauert die Vorlaufzeit?
Die Vorlaufzeit für jede CTP-Maschine beträgt normalerweise 30 Tage, aber wir können sie für Notfälle beschleunigen.

2- Wie lange ist die Garantiezeit?
Ecoographix garantiert 3 Jahre Garantie für Laserkopf und Ersatzteile.

3Was ist Ihre normale Zahlungsfrist?
Normalerweise 30% Anzahlung, 70% vor dem Versand.

4Können Sie mir eine erfolgreiche Installation zur Referenz anbieten?
Ja, wir erzielen großen Erfolg in den USA, Kanada, Mexiko, Kolumbien, Türkei, Ungarn, Südafrika usw., mit der großen Unterstützung unserer Händler.Sie können sie selbst kontaktieren..
