Blatt-Papierschneidemaschine-Servopräzision Hochgeschwindigkeitsdruckecoographix

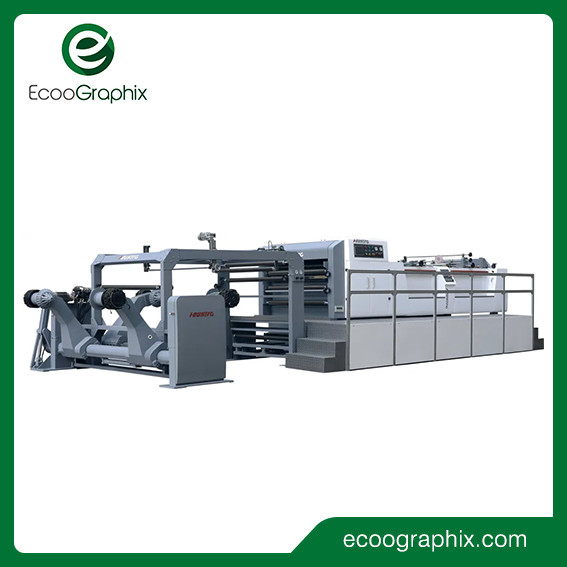

Servopräzisions-Hochgeschwindigkeitsdruckblatt-Papierschneidemaschine

Produkt-Beschreibung

Eigenschaften

- HSC-Netzschneidemaschine die fortgeschrittene Technik von Großbritannien anwenden
- Die Maschine wird durch Servomotor übertragen.
- Die Geschwindigkeit des Schnitts des Papiers ist schnell und stabil.
- Genauer Bär und Trennmesser Deutschlands sichern die schnittfreudige Präzision zu.
- Touch Screen Computer-Schnittstellensteuerung, einfache Operation, angemessene Struktur, Antimusikstände, glattes Papier sicherstellen.
- Diese Maschine ist die Papierwerkzeugmaschine, die in der Papierherstellung und in der Druckindustrie sehr populär ist und die Leistungsfähigkeit und den Nutzen für Ihre Firma in hohem Grade verbessern wird.

Spezifikation

Modell: Ecoo HSC-1400

Schnitt der Art: Das hohe Messer schnitt gegenseitig und das Abstiegmesser wird repariert.

Anwendbare Strecke des Papiers: 50-550g

Max. Papierrollendurchmesser: 1800mm

Max. Papierausschnittbreite: 1400mm

Strecke der Schneidlänge: 400-1450mm

Ausschnittblattzahl: Blatt 2

Schnittgenauigkeit: Schneidlänge < 1000mm:="">1000mm

Maximumschnittgeschwindigkeit: 400cuts/min

Max. Schnittmetergeschwindigkeit: 300m/min

Stapelhöhe des max. Papiers: 1500mm

Luftdruckquellanforderung: 0.8Mpa

Entwurfsenergie: 380V, 28kw, 3Phase, 50Hz

Bruttomasse: Hinweis 13000kg

Maschinen-Größe: 12000*4300*2400mm

Maschinen-Ersatzteile

1. einzelne Messerschneidemaschine der Hoch-Präzision
2. prismatisches Anpassungsselbstsystem für Papier
3. mittleres Aufschlitzen und Müllabfuhrpapiersystem
4. automatische Zählung und Aufkleber, die Ausrüstung (Zählungs, einfügen Markierung)
5. transportierende Papierausrüstung
6. elektrisches Steuersystem
7. Antriebsmotor
8. Zusatz
9. Wellen-Papiergestell des doppelten Kalkes pneumatisches (2 rollen Stand)
10. Selbstrüttlersystem, Bewegungskontrollierter Seilpapier-Anhäufungsstand

Unwinded-Stand
Art: doppelte Armart für Hülse 3" 6" 12" Magnetrollenrahmen
2 wickelt die Aufnahmenart ab, die an der Rückseite der Maschine sortierten gelegen ist strukturell, um in der Lage zu sein, Spule eines Gewichts ungefähr 1500kgs zu halten. Die auf und ab Bewegungen sind alle hydraulisch und werden direkt von der Konsole durch Vorwahl gesteuert, die die Magnetventile steuern.
Öldruck, den Papierarm vor und nach dem Schließen und dem Bewegen und dem Anheben zu steuern. Hebebewegung fähig zu stabilem und zu schnellem, zu einfacherem und bequeme Bedienung.

Schnitt der Einheit
Auf dem Messer die britische Schneidermethode, zum der Last und der Geräusche zu verringern wenn der Schneider, das Schneiderleben zu verlängern.
Auf Messerrolle gab Körper zum Stahlschweißen Präzisionsbearbeitung und Anpassung der dynamischen Balance, die Erschütterung und die Geräusche der Hochgeschwindigkeitsoperation effektiv zu verringern.
Unter dem Messer: Messerblock mit geformtem Casting des Roheisens integral, Präzisionsbearbeitung, gute Stabilität.
Der hintere Schneider: gemacht vom Präzisionsmesser des legierten Stahls, das leicht, Blatt des langen Lebens justierbar verarbeitet.

Elektronische Steuerung (der Yaskawa Servo- und Siemens PLC)
TPC7062KS- und Yaskawa-Prozessorkommunikation, hauptsächlich verwendet in der Produktion der funktionierenden Statusüberwachung der Dateneingabeeinheit und SystemfehlerAlarmanzeige. Die drehende Reihe fährt Yaskawa die JAPAN-Firma Yaskawa, das ich schnell fahre, basiert auf der Produktion von Mensch-Maschine Schnittstelle-Eingabeparametern vom tatsächlichen Geschwindigkeitszugkraftrollen-Kodiererfeedback und von der genauen Positionierung.

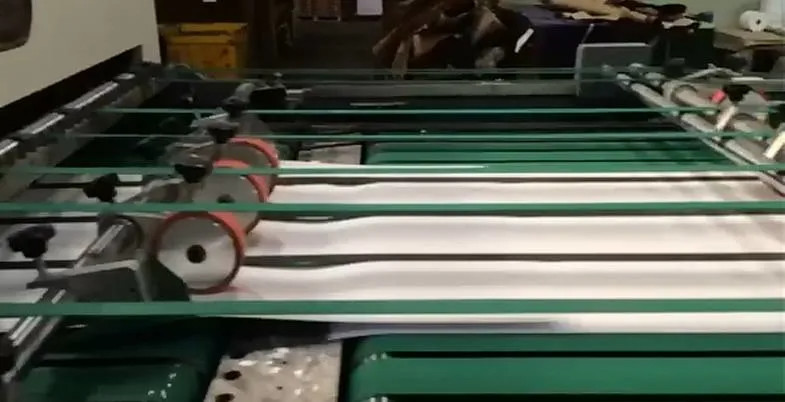

Das Förderer- und Papiersammlungssystem durch Rüttler
Förderersystem mit Multstadium: von hohe Geschwindigkeit zu niedrige Geschwindigkeit. , das geschnittene Papier zuerst schnell überschneiden zu trennen und dann das Papier, dann sammeln und häufen das Papier an.
Aufzug stapelte gesetzte Papiersätze, den Papierstapel zu einer beträchtlichen Höhe, die automatisch fallen gelassen wird. Die Staplertabelle lässt drei Seiten Fertigungsfunktion, die Seite des Motors, um das Papier, das Papier, auf beiden Seiten rütteln durch hochwertigen Bewegungsrüttler zu fahren, um den Umfang des Papiers manuell zu justieren, um die Einfachheit und die Sicherheit der Operation zu verbessern.

Gelocktes Gerät
Gelocktes Gerät ist in der Papierrolle, bevor es Gerät aufschlitzt, um das Rollenlocken- oder -faltengerät zu beseitigen, zwecks die Stabilität der Papierrollenspannung. Die Papierrolle überschreitet zuerst durch (zum Rand der Rolle) Komponenten in das Entwindungsgerät, die Rollen sind Führerrolle

Das neue Antibiegungsgerät
Entfernen Sie effektiv die Locke der Rolle, um das Papier flacher zu machen, förderlicher die Papierrollenspannungsstabilität.

Rechtwinkligkeitsanpassungssystem (prismatisches Anpassungsselbstsystem für Papier):
Justieren Sie Rechtwinkligkeit des Papiers, repariert unser Ingenieur sie vorbei einmal, und Betreiber muss nicht nachregulieren.

Aufschlitzen des Messers
Drei Sätze des Aufschlitzens des Messers wird verwendet, um zu trimmen und Mitteaufschlitzen.

Justieren Sie den Winkel Automaticlly (übereinstimmendes System des Papiers)
Die Präzision des Schrittmotors wird durch die Länge der geschnittenen Präzisionsschraubenanpassung die Neigung der Messergruppe gesteuert, den gestreckten Winkel des Randes des bloßen Schnittes effektiv sicherzustellen, überschüssige Zeit verringernd justieren Sie manuell den Winkel der Fehlerrate und der Anpassung.

Automatischer Papierstauhalt:
Haben Sie den Sensor, zum von Signalen zum System zu geben, wenn es irgendeinen Papierstau, am Förderer aufzutreten gibt, und die Maschine stoppt sofort, um aufzuheben.

Automatische Markierungsmaschine:
Mit genauer Zählung nach dem markierenden Einsatz, müssen Betreiber nur auf der Mensch-Maschine Schnittstelle zu eingeben, nachdem die Zahl des Papiers, mit den Einstellungen zur Markierung der Quantität des Papiers übereinstimmen kann

Die Hauptmaschinenstruktur (Messerhalter und Halterstand)
Die Hauptmaschinenwand durch Finit-Element-Methode, Körperschallanalyse und Optimierung des Rahmens, BENUTZT das knötenförmige Roheisen der hohen Qualität für die Integration des Entwurfs und durch Präzisionsbearbeitung, vervollkommnen das Resonanzphänomen zwischen den Getriebekomponenten, machen die Operation stabiler, verbessern die Nutzungsdauer der tragenden Teile.

Netz-Führersystem
Strenge Prozessqualitätskontrolle, Servosteuerungssystem dauerhaft, wartungsfrei, fein verarbeitend, hohe dynamische Resonanz, keine Dämpfung, genaue Positionierung, Fahrergrenzdigitales justierbares. Anzeige kann automatisch eingestellt werden, um für Selbsttätigkeit zu schlafen, die Energie sparen kann. Die Großbildschirme in der Realzeit und der laufende Status des Systems ist nach innen klar.

Antriebsmotoren:
1. Wechselstromservomotor u. -kodierer für Quermesser
2. Wechselstrommotor u. Frequenztransformator für Hochgeschwindigkeitsförderer und langsamen Förderer
3. Wechselstrommotor für hohen u. unten Papieranhäufungsstand
4. Wechselstrommotor für Rüttler
5. wickeln Wechselstrommotor für Stand ab
6. Wechselstrommotor für das Sammeln des überschüssigen Randes

Weitere Einzelheiten

FAQ

1. Was sind Ihre Hauptprodukte?
Wir Ecoographix sind ein fachkundiger Lieferant von Druckmaschinen und von Verbrauchsmaterialien. Wir bedecken beide digitales Drucken und Offsetdruck,
einschließlich pressen Sie, pressroom und Postenpresse vor und auf Verpackendrucken und Buchdrucken sich konzentrieren.
Wir haben Hunderte von den Benutzern auf der ganzen Erde. Wir tragen hochwertig von den chinesischen Druckprodukten vor, um uns zu treffen variiert, Anforderungen druckend.

2. Wo ist Ihre Fabrik?
Unser Verkaufsbüro ist in Hangzhou, eine Stunde durch Zug weg von Shanghai. Unsere Fabriken sind in Shanghai, in Wenzhou, in Suzhou und in Nanyang.

3. Was ist Ihre Garantie?
Ein Jahr für Maschine und Schreibkopf wenn Gebrauch unsere Tinte. Ein Jahr für Maschine, nur wenn nicht unsere Tinte benutzen Sie.

4. Was ist die Vorbereitungs- und Anlaufzeit?
Normalerweise 30 Tage und wir versuchen unser Bestes, um Ihre Nachfragen zu befriedigen.

5. Was über die Installation und die Nachverkaufstechnikerunterstützung?
Unser Ingenieur kann gehen, der Installation zu helfen und das notwendige Training zur Verfügung zu stellen. Der Käufer sollte die runden Luftflugscheine und die Bearbeitungskosten nehmen
und die lokalen Anpassungskosten. Alle mögliche Probleme oder Fragen, sind wir an Ihren Stunden der Beseitigung 7x24.
