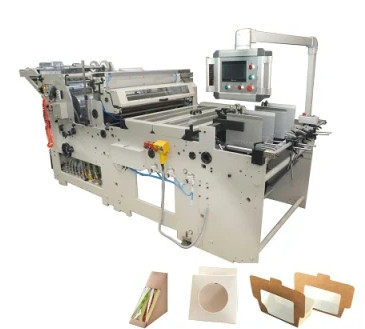

TC1000 einbahniger Kuchen Toy Paper Box Window Patching, der Maschine klebt
1. Anwendung
Ecoo TC-1100, ausbessernde Maschinen des automatischen Fensters TC-1000 sind spezielle Ausrüstung für Kartonkasten, Farbkasten-Fensterlaminierung für Pappe und Wellpappe;
Die Maschinen sind im Film weitverbreitet, der ausbessert, um Paket mit oder ohne das Fenster des Weinkastens, der Geschenkbox, des Seidenpapierkastens, des kosmetischen Kastens etc. zu sein. Es kann die Funktion des klebenden, Filmausbessern, Filmausschnitt und Papiersammlung Papiers auch verwirklichen vor Faltschachteln.
TC1000 ist, TC1100 ist doppelter Weg einbahnig.
2. Hauptmerkmale:
Wahl von vor-machen bereite Tabelle ist verfügbar. Betreiber kann die Form außerhalb der Maschine gründen.
Ausgerüstet mit Servozufuhr, mit der Wahl der Wahl, die anhebendes System und anhebendes System des Gurtes anhäuft. Annahme von modernen weltberühmten Markenkomponenten in den pneumatischen Teilen, in den elektrischen Teilen und in den Operationsteilen.
Wenden Sie ein Verknüpfungsprogramm an, um an den Luftförderer anzuschließen, der an Füllmaschine direkt anschließen kann.
3.Application und Probe:
4. Technische Spezifikationen:
| Spezifikationen | |||||
| Modell | Ecoo-TC1100 | Ecoo-TC1000 | |||
| Die producting Art | 2-spurige Operation | 1-spurige Operation | |||
| Länge A des leeren Papiers | 100mm-900mm | 100mm-420mm | |||
| Breite B des leeren Papiers | 80mm-530mm | 100mm-750mm | |||
| Längenfenster/zeichnen Material C | 80mm-760mm | 80mm-280mm | |||
| Breitenfenster/zeichnen Material C | 30mm-380mm | 30mm-550mm | |||
| Geschwindigkeit der Maschine | ≤400pcs/min | ≤200pcs/min | |||
| Kartongewicht | |||||
| Karton | 180g/m2-600g/m2 | ||||
| Gerunzelt | ≤1.5mm | ||||
| e | |||||
| PVC, PET, PS | 0.05mm-0.3mm | ||||
| HAUSTIER | 0.05mm-0.2mm | ||||
| Außendurchmesser | ≤500mm | ||||
| Innerer Durchmesser | 70mm-80mm | ||||
| Die Größe der Maschine | 5600 (L) x2000 (W) x1500 (H) Millimeter | 4800 (L) x1600 (W) x1500 (H) Millimeter | |||
| Hauptleistungsstärke | 4kw | ||||
| Gesamtleistung | 22kw | ||||
1) Bearbeitenteil (Kleben):
Der klebende Abschnitt besteht der Chrom überzogenen Kleberrolle, aus Klebertrennungsplatten-, Führungschiene- und Kleberformrolle.
Im Falle der Maschinenabschaltung hebt der Zylinder die Kleberrolle an und dann angetrieben die Maschine durch den anderen unterschiedlichen Motor, um das Lecken des Klebers zu vermeiden.
Wahl von vor-machen bereite Tabelle ist verfügbar, Betreiber kann die Form außerhalb der Maschine gründen. Sie ist bequem und zeitsparend.
2) Sammelndes Papierteil (Lieferungsstapler)
Der Gurt am Lieferungs-Abschnitt ist breit. Betreiber kann die Höhe des Gurtes justieren und die Endprodukte sind in einer Gerade ausgerichtet.
Bandgeschwindigkeit kann auch justiert werden, mit der Maschinengeschwindigkeit synchronisiert zu werden.
3) Zufuhrteil (Papierfütterung)
Die Maschine wird mit Servozufuhr, mit der Wahl der Wahl ausgerüstet, die anhebendes System und anhebendes System des Gurtes pilling.
Es gibt ein Fütterungstor an der Zufuhr, die Ihnen erlaubt, obere Schiene ohne zusätzliches Werkzeug zu justieren. Diese obere Schiene wird vom flachen Stahl hergestellt und wird an das mittlere Teil des Rahmens angeschlossen.
Dieses System ist, die die Ausrichtung von allen sicherstellen, Pappe zuverlässig und Kette ist genau.
Selbst wenn es ernsten Stau gibt, ist die Position genau und Sie können Mikroanpassung verwenden, um zu justieren.
4) ausbesserndes Teil des Fensters
Kästen werden vom klebenden Abschnitt an den ausbessernden Abschnitt des Fensters durch Sog geliefert.
Der Saugzylinder wird vom speziellen Material hergestellt. Er ist glatt, damit die Geschwindigkeit des Ausbesserns hoch ist und es keinen Kratzer auf dem Plastikfilm gibt.
Wenn der Messerzylinder rollt, es intercrosses mit einer anderen feststehendes Messer-Stange und den Plastikfilm wie „Scheren“ folglich -schneiden. Das innovative ist flach und glatt.
Der Messerzylinder ist mit dem justierbaren Schlag, oder das Ansaugsystem, zum des Plastikfilmes sicherzustellen wird auf dem Fenster des Kastens genau ausgebessert.
