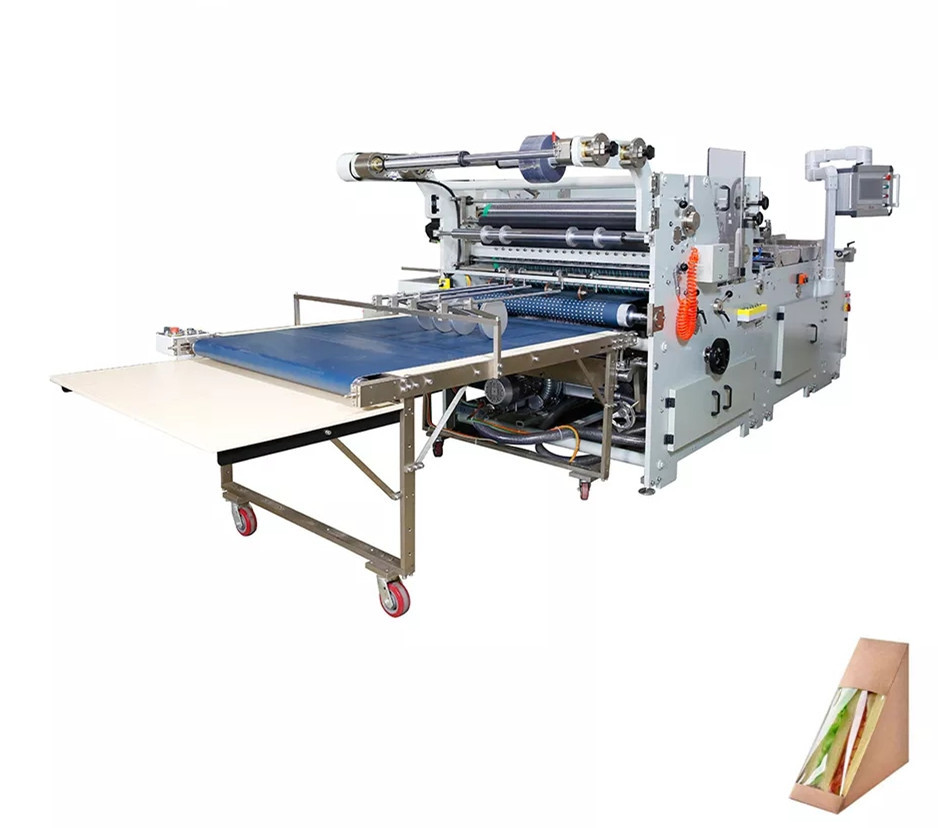

Fenster-ausbessernde Laminierungs-Maschine für Handy-Karton 22kw

Handy-Karton-Papierkasten-Fenster-ausbessernde Laminierungs-Maschine

1. Anwendung

Ecoo TC-1100, ausbessernde Maschinen des automatischen Fensters TC-1000 sind spezielle Ausrüstung für Kartonkasten, Farbkasten-Fensterlaminierung für Pappe und Wellpappe;

Die Maschinen sind im Film weitverbreitet, der ausbessert, um Paket mit oder ohne das Fenster des Weinkastens, der Geschenkbox, des Seidenpapierkastens, des kosmetischen Kastens etc. zu sein. Es kann die Funktion des klebenden, Filmausbessern, Filmausschnitt und Papiersammlung Papiers auch verwirklichen vor Faltschachteln.

TC1000 ist, TC1100 ist doppelter Weg einbahnig.

2. Hauptmerkmale:

Wahl von vor-machen bereite Tabelle ist verfügbar. Betreiber kann die Form außerhalb der Maschine gründen.

Ausgerüstet mit Servozufuhr, mit der Wahl der Wahl, die anhebendes System und anhebendes System des Gurtes anhäuft. Annahme von modernen weltberühmten Markenkomponenten in den pneumatischen Teilen, in den elektrischen Teilen und in den Operationsteilen.

Wenden Sie ein Verknüpfungsprogramm an, um an den Luftförderer anzuschließen, der an Füllmaschine direkt anschließen kann.

3.Application und Probe:

4. Technische Spezifikationen:

1) Bearbeitenteil (Kleben):
Der klebende Abschnitt besteht der Chrom überzogenen Kleberrolle, aus Klebertrennungsplatten-, Führungschiene- und Kleberformrolle.
Der klebende Abschnitt kann leicht ausgezogen werden, zu säubern ist einfach einzustellen und.
Die Klebertrennungsplatte ist justierbar, den Kleberbereich und -menge zu steuern.
Im Falle der Maschinenabschaltung hebt der Zylinder die Kleberrolle an und dann angetrieben die Maschine durch den anderen unterschiedlichen Motor, um das Lecken des Klebers zu vermeiden.
Wahl von vor-machen bereite Tabelle ist verfügbar, Betreiber kann die Form außerhalb der Maschine gründen. Sie ist bequem und zeitsparend.

2) Sammelndes Papierteil (Lieferungsstapler)
Der Gurt am Lieferungs-Abschnitt ist breit. Betreiber kann die Höhe des Gurtes justieren und die Endprodukte sind in einer Gerade ausgerichtet.
Bandgeschwindigkeit kann auch justiert werden, mit der Maschinengeschwindigkeit synchronisiert zu werden.

3) Zufuhrteil (Papierfütterung)
Die Maschine wird mit Fütterungssystem des unteren Gurtes, mit der Wahl der Wahl ausgerüstet, die anhebendes System und anhebendes System des Gurtes pilling.
Die Eigenschaft des anhebenden Systems des Gurtes ist Hochgeschwindigkeitsfolglich zunehmende Kapazität.
Die Eigenschaft des pilling anhebenden Systems ist, dass das Zufuhrband ununterbrochen laufen gelassen werden kann, während Kästen das aufwärts/abwärts bewegliche pilling anhebende System durchlaufen können. Dieses pilling anhebende System ist in fähigem zur Fütterung von verschiedenen Kästen flexibel, ohne die Kästen zu verkratzen.
Das Fütterungssystemdesign ist eine Vortechnologie. Synchrone Gurtzufuhr wird mit Ansaugsystem ausgerüstet. An der Kette, die Abschnitt dort justiert, seien Sie vier Fütterungsketten.
Es gibt ein Fütterungstor an der Zufuhr, die Ihnen erlaubt, obere Schiene ohne zusätzliches Werkzeug zu justieren. Diese obere Schiene wird vom flachen Stahl hergestellt und wird an das mittlere Teil des Rahmens angeschlossen.
Dieses System ist, die die Ausrichtung von allen sicherstellen, Pappe zuverlässig und Kette ist genau.
Selbst wenn es ernsten Stau gibt, ist die Position genau und Sie können Mikroanpassung verwenden, um zu justieren.

4) ausbesserndes Teil des Fensters
Kästen werden vom klebenden Abschnitt an den ausbessernden Abschnitt des Fensters durch Sog geliefert.
Sog wird einzeln laufen gelassen und registriert durch Sensor. Wenn es Leerbeleg gibt, geht die Saugtabelle unten, das Haften des Klebers auf dem Gurt zu vermeiden.
Betreiber kann das Volumen der Saugluft entsprechend der Größe des Kastens justieren.
Der Saugzylinder wird vom speziellen Material hergestellt. Er ist glatt, damit die Geschwindigkeit des Ausbesserns hoch ist und es keinen Kratzer auf dem Plastikfilm gibt.
Wenn der Messerzylinder rollt, es intercrosses mit einer anderen feststehendes Messer-Stange und den Plastikfilm wie „Scheren“ folglich -schneiden. Das innovative ist flach und glatt.
Der Messerzylinder ist mit dem justierbaren Schlag, oder das Ansaugsystem, zum des Plastikfilmes sicherzustellen wird auf dem Fenster des Kastens genau ausgebessert.
