800×580mm Bogen-Stanzmaschine 7000S/H

 800×580mm Bogengröße Abfallentfernung Stanzmaschine

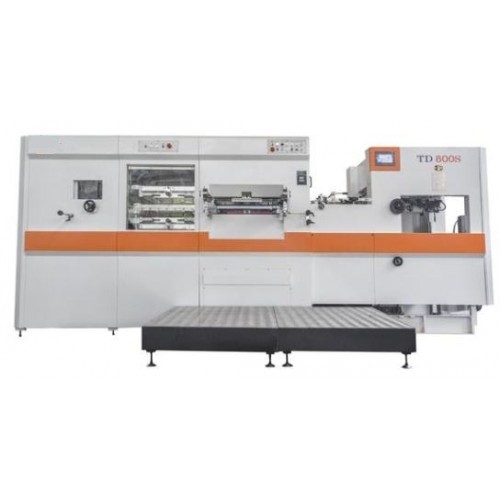

Die vollautomatische Stanzmaschine TD800S ist das neueste Produkt der T-Serie von Yawa. 7 Sätze von Greiferstäben mit Greifern aus leichter und langlebiger Aluminiumlegierung mit ultraharte Beschichtung und eloxierter Oberfläche gewährleisten eine genaue und konsistente Papierregistrierung.

//  //  //   Spezifikation  //  //  //

​

Modell
ECOO-TD800S

Max. Bogengröße(mm)
800 × 58

Min. Bogengröße(mm)
310 × 310

Max. Stanzgröße(mm)
790 × 570

Min. Greiferrand(mm)
8

Höhe Schneidlinien(mm)
23.8

Innenrahmen Größe(mm)
940 × 610

Materialbereich
Karton: 800-2000g/m² B-Welle

Max. Druck(N)
200T

Max. Stanzgeschwindigkeit
7000s/h

Stapelhöhe Zuführung(mm)
1300

Stapelhöhe Auslage(mm)
1000

Geräuschpegel
≤ 85dB(A)

Hauptmotor(kw)
7.5

Gesamtleistung(kw)
15

Maschinengewicht(T)
14.5

Gesamtmaße(mm)
4900 × 2000 × 2000


//  //  //   Details  //  //  //

♥  Zuführeinheit

• Stapelblech mit Griff für manuelle seitliche Korrektur des Stapels während der Produktion

• Stromlinienförmiges Zuführsystem mit einer Höchstgeschwindigkeit von 120 Bogen pro Minute

• Jeweils 2 Saugnäpfe zum Anheben des Papiers, 2 Saugnäpfe zum Bewegen des Papiers

• Höhe und Winkel der Saugköpfe sind leicht verstellbar

• Elektronische Sicherheitsvorrichtungen verhindern ein Übersteigen des Zuführstapels

• Mikroverstellung für die transversale Positionierung des Stapeltisches verfügbar

• Präzisions-Doppelbogenmelder

• Einfacher Wechsel von Zug- und Seitenschiebern durch Drehen einer Schraube, ohne die komplette Seitenführung entfernen und ersetzen zu müssen

• 2 Frontführungen mit Mikroverstellung und die Seitenführung ist mit einem Radgriff verstellbar

• Fotoelektrischer Melder mit automatischem Stoppsystem am Zuführtisch bei Papierstau

• Separate Antriebssteuerungen der Zuführeinheit und der Hauptmaschine für einfache Vorbereitung

• SPS und elektronische Nocken für die Zeitsteuerung

♣  Stanzaggregat

• Hauptmotor gesteuert durch Schneider Frequenzumrichter

• Mikroverstellung der Stanzkraft durch Schneckengetriebe, angetrieben durch Motor und gesteuert über Touchscreen

• Die Druckgenauigkeit kann bis zu 0,01 mm betragen

• Kurbelwelle aus 40Cr Stahl

• Maschinenrahmen aus Q235-A Stahl, obere und untere Platten aus QT60 Sphäroguss mit Harz-beschichtetem Sand mit Meehanite-Guss-Technologie

• Stanzrahmen-Wendevorrichtung

• Überlastschutzvorrichtung mit Drehmomentbegrenzer für höchste Sicherheit von Bediener und Ausrüstung

• Nach Langzeittests und paarweiser Lieferung, Hauptgreifer, Kette von Subaki, Japan

• Hochdruck-Index-Antriebssystem zur Steuerung der Greiferstangenpositionierung

• Pneumatische Verriegelung und Entriegelung des Stanzrahmens

• Mittelliniensystem für schnellen Jobwechsel

*   Abfallentfernungseinheit

• 3-Aktions-Bewegungsstruktur mit oberem, mittlerem und unterem Abfallentfernungsrahmen zur Erleichterung des Werkzeugwechsels

• Abfallentfernungsstifte oder männliche/weibliche Werkzeuge können für verschiedene Abfallentfernungsjobs verwendet werden

• Passend zum Mittellinien-Registrierungssystem im Stanzbereich, das gleiche System gilt auch für das Abfallentfernungssystem, um die Umrüstzeit zu minimieren. Genaue Positionierung kann die Produktionseffizienz steigern

• Die Auf- und Abwärtsbewegung des oberen Abfallentfernungsrahmens wird durch einen Motor gesteuert, was die Einstellung erleichtert

♠  Auslegereinheit

• Sicherheitssensoren verhindern Über- und Untersteigen des Papierstapels in der Auslage

• Verstellbare Niederdrückbürste hilft beim Entladen des Papiers aus den Greifern und beim Stapeln des Papiers

• Hochstapeldesign bis zu 1020 mm

• Automatischer Hilfsbandtisch für Non-Stop-Auslage verfügbar

• Zuführbewegung und Geschwindigkeitsregelung können in der Auslegereinheit eingestellt werden

//  //  //   Vorteile  //  //  //

1) Die Hauptantriebseinheit verwendet einen importierten A/C-Frequenzumrichter zur Steuerung, Start und Stopp der Maschine werden mittels importierter Luftkupplung gesteuert.

2) Der Lauf der gesamten Maschine wird von der SPS gesteuert. Touchscreen-Schnittstelle zur Überwachung des Maschinenbetriebszustands, Fehleranzeigen und derenentsprechende Fehlerbehebung. Dies ist bedienerfreundlicher.

//  //  //   Anwendung  //  //  //

TD800S automatische Stanzmaschine, auch Kartonstanzmaschine genannt. Dieses Modell ist speziell für das Schneiden vieler Arten von Etiketten.

//  //  //   Produktion und Verpackung  //  //  //

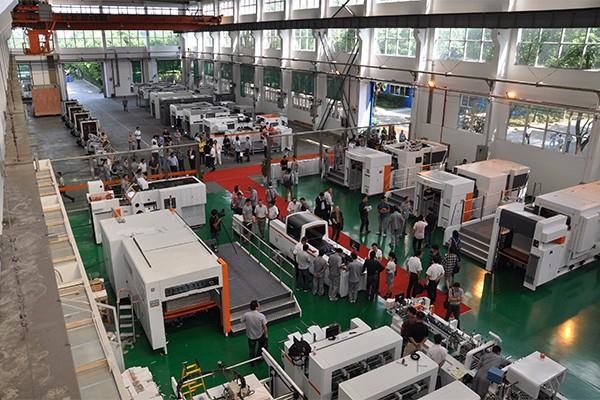

Von der Produktion bis zur Lieferung kümmern wir uns sorgfältig um jedes Detail, um eine gute Produktqualität und Service für die Kunden zu gewährleisten.

//  //  //   Zertifikate  //  //  //

//  //  //   FAQ  //  //  //

 F1: Was sind Ihre Hauptprodukte?

 A: Unsere Hauptprodukte sind die Prepress 4up und 8up Online/Offline Thermal CTP, CTCP, VLF CTP, Flexo CTP, Prozessoren, Offsetplatten, Offsetfarben, Offsetdrucktücher, Postpress-Verpackungsanlagen und so weiter.

 Sie können die Ausrüstung und Verbrauchsmaterialien aus einer Hand erhalten und sich keine Sorgen um den Kundendienst von unserem Unternehmen machen.


 F2: Wo ist Ihre Fabrik?

 A: Unsere CTP-Prozessor-Maschinenfabrik befindet sich in Shanghai, Sie sind herzlich eingeladen, unsere Fabrik zu besuchen!


 F3: Gibt es eine Zertifizierung für Ihren CTP-Prozessor?

 A: Ja, alle unsere Maschinen sind von SGS und CE zertifiziert.


 F4: Können Sie auch den Workflow und RIP liefern?

 A: Ja, wir können den Workflow Brainnew und RIP Compose V12 liefern.


 F5: Was ist mit der Installation und dem technischen Support nach dem Verkauf?

 A: Unser Ingenieur kann bei der Installation helfen und die notwendige Schulung anbieten. Der Käufer sollte die Hin- und Rückflugtickets, Servicegebühren und die lokalen Unterkunftskosten übernehmen. Bei Problemen oder Fragen stehen wir Ihnen 7x24 Stunden zur Verfügung. Unter unseren zahlreichen CTP-Installationen weltweit haben viele Endverbraucher (Druckereien) die CTP-Produkte direkt von EcooGraphix China gekauft und das technische Serviceteam von EcooGraphix unterstützt diese Installationen remote mit regelmäßigen Vor-Ort-Besuchen.

 Diese Endverbraucher-Druckereien betreiben die CTP-Systeme mit voller Zufriedenheit aufgrund unserer robusten Qualität, des nahtlosen Remote-Services, der gründlichen Schulung und Wartung. Wenn Sie eine Druckerei sind, die einen direkten Kauf bei EcooGraphix China in Erwägung zieht, gibt es keine Probleme bei Installationen, Schulungen und dem Kundendienst. Wir garantieren Ihre Zufriedenheit.
