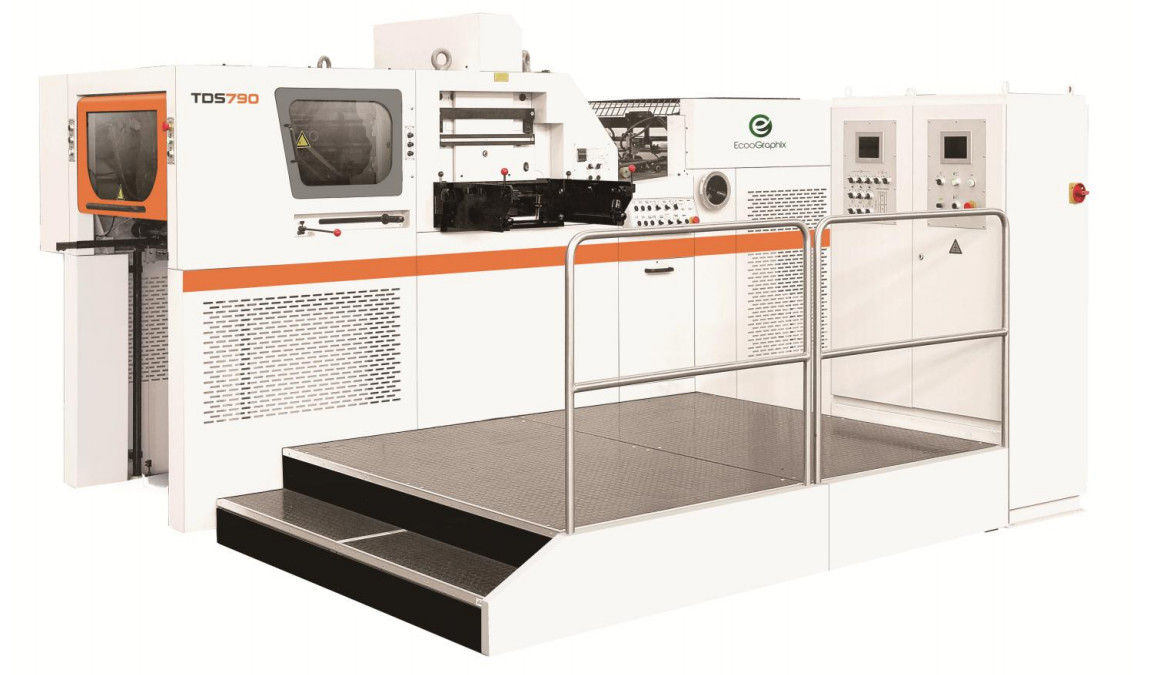

Automatisch Online Stanze Mit Heißfolienprägung TDS790
Kurze Einführung
TDS790 automatische Stanz- und Heißfolienprägemaschine ist besteht aus Zuführeinheit, Haupteinheit und Ausgabeeinheit. Non-Stop-Zuführung und -Ausgabe, elektrisches Steuerungssystem sind mit der Maschine erhältlich. Der Einleger, die Vorstapelung, die Ausstoßeinheit, die BECKER-Pumpe und die thermische Prägung sind optional erhältlich. Sie wird zum automatischen Stanzen von Rollenmaterial nach dem Drucken und Laminieren verwendet.
Anwendung
Geeignet für die Herstellung von Pappschachteln, Pappbechern, Wickel-Etiketten, Kartonprägung, tragbaren Papiertaschen, Papierabdeckungen, PVC, verschiedenen Kunststoffen usw.
Spezifikationen
Modell TDS790
Max. Bogengröße(mm) 790x560
Min. Bogengröße(mm) 310x210
Max. Stanzgröße(mm) 760x520
Max. Prägegröße(mm) 760x525
Innenrahmen-Größe(mm) 780x530
Höhe der Schneidlinien(mm) 23.8
Abstand zwischen den Platten(mm) 51.5
Max. Druck (N) 120x104
Materialbereich Min. Bogen 90g/m2, Karton 157-2000g/m2, E, B-Welle
Min. Greifer-Rand(mm) 6
Max. Maschinengeschwindigkeit(s/h) 5500
Max. Prägegeschwindigkeit(s/h) 5000
Die Dicke der Prägeplatte(mm) 5(Optional 4+1)
Längs-Zuführwellen 3
Quer-Zuführwellen 2
Zuführstapelhöhe(mm) 1200
Ausgabestapelhöhe(mm) 950
Elektrisches Heizsystem 8 Zonen
Min. Folienbreite(mm) 40
Folienrollen-Kern(mm) 25(1'') 76(3'')
Nennleistung(kw) 26
Luftversorgung 0.8-1.0MPa, ≥0.6m³/min
Gesamtmaß(mm) 3855x3650x2210
Gewicht der Maschine(kg) 8500
| Modell |
TDS790 |
| Max. Bogengröße(mm) |
790x560 |
| Min. Bogengröße(mm) |
310x210 |
| Max. Stanzgröße(mm) |
760x520 |
| Max. Prägegröße(mm) |
760x525 |
| Innenrahmen-Größe(mm) |
780x530 |
| Höhe der Schneidlinien(mm) |
23.8 |
| Abstand zwischen den Platten(mm) |
51.5 |
| Max. Druck (N) |
120x104 |
| Materialbereich |
Min. Bogen 90g/m2, Karton 157-2000g/m2, E, B-Welle |
| Min. Greifer-Rand(mm) |
6 |
| Max. Maschinengeschwindigkeit(s/h) |
5500 |
| Max. Prägegeschwindigkeit(s/h) |
5000 |
| Die Dicke der Prägeplatte(mm) |
5(Optional 4+1) |
| Längs-Zuführwellen |
3 |
| Quer-Zuführwellen |
2 |
| Zuführstapelhöhe(mm) |
1200 |
| Ausgabestapelhöhe(mm) |
950 |
| Elektrisches Heizsystem |
8 Zonen |
| Min. Folienbreite(mm) |
40 |
| Folienrollen-Kern(mm) |
25(1'') 76(3'') |
| Nennleistung(kw) |
26 |
| Luftversorgung |
0.8-1.0MPa, ≥0.6m³/min |
| Gesamtmaß(mm) |
3855x3650x2210 |
| Gewicht der Maschine(kg) |
8500 |
Detail
♥ Greiferleiste
Verwendung von hochfester Aluminiumlegierung zur Verlängerung der Lebensdauer und zur Gewichtsreduzierung, und das Design ist besonders geeignet für dünnes Papier.
♣ Getriebekupplung
Das intermittierende System schützt die Maschine vor Überlastung, und das Drehmomentübertragungssystem verwendet das Kugel-Nut-Design. Das asymmetrische Design kann die Kraft perfekt übertragen und ist auch nach Überlastung leicht zurückzusetzen.
Hauptmerkmale
1) Der Hauptantrieb verwendet eine AC-Inverter-Steuerung. Die Luftkupplung ist für den Maschinenlauf und die Bremse importiert.
2) Mikroprozessor, bestehend aus SPS und Programm, zur Überwachung des gesamten Maschinenlaufs. Visuellere Skizzen plus Wort-Fehleranzeigen auf dem Touchscreen der Haupteinheit, damit Sie Fehler in kürzester Zeit finden und Ausfallzeiten reduzieren können.
Stanzbereich
· Präzisions-Schneckengetriebe-Kurbel-Kipp-Antriebssystem sorgt für eine reibungslose und dynamische Bewegung der unteren Platte
· Präzise stationäre obere Platte
· Rahmenverriegelung von Hand
· Hochwertige Greiferleisten-Antriebskette
· Modernstes 2-Nocken-Index-Greiferleisten-Antriebssystem für eine reibungslose und präzise intermittierende Bewegung der Greiferleiste
Folienprägesystem
· Fünf servo-motorgetriebene Folienabzugswellen, jede individuell programmierbar für kurze und lange Folienvorschübe in 3 Achsen in Längsrichtung; 2 Achsen in Querrichtung
· Prägekonsole mit Industrie-PC, Pro-Face-Touchscreen und 6 Thermometern zur Folien- und Temperatureinstellung mit Maschinen-Vorheizzeitgeber
· Heizbasis mit 6 Heizzonen, jede Temperatur individuell einstellbar
· Warnsystem für Folienlänge
Produktion und Verpackung
Von der Produktion bis zur Lieferung kümmern wir uns sorgfältig um jedes Detail, um eine gute Produktqualität und einen guten Service für die Kunden zu gewährleisten.
Zertifikate
FAQ
|
F1: Was sind Ihre Hauptprodukte?
A: Unsere Hauptprodukte sind die Prepress 4up und 8up Online/Offline Thermal CTP, CTCP, VLF CTP, Flexo CTP, Prozessor, Offsetplatten, Offsetfarben, Offsetdrucktücher, Postpress-Verpackungsanlagen und so weiter.
Sie können die Ausrüstung und Verbrauchsmaterialien aus einer Hand erhalten und sich keine Sorgen um den Kundendienst von unserem Unternehmen machen.
|
|
F2: Wo ist Ihre Fabrik?
A: Unsere CTP-Prozessor-Maschinenfabrik befindet sich in Shanghai, Sie sind herzlich eingeladen, unsere Fabrik zu besuchen!
|
|
F3: Gibt es eine Zertifizierung für Ihren CTP-Prozessor?
A: Ja, alle unsere Maschinen sind von SGS und CE zertifiziert.
|
|
F4: Können Sie auch den Workflow und RIP liefern?
A: Ja, wir können den Workflow Brainnew und RIP Compose V12 liefern.
|
|
F5: Was ist mit der Installation und dem technischen Kundendienst?

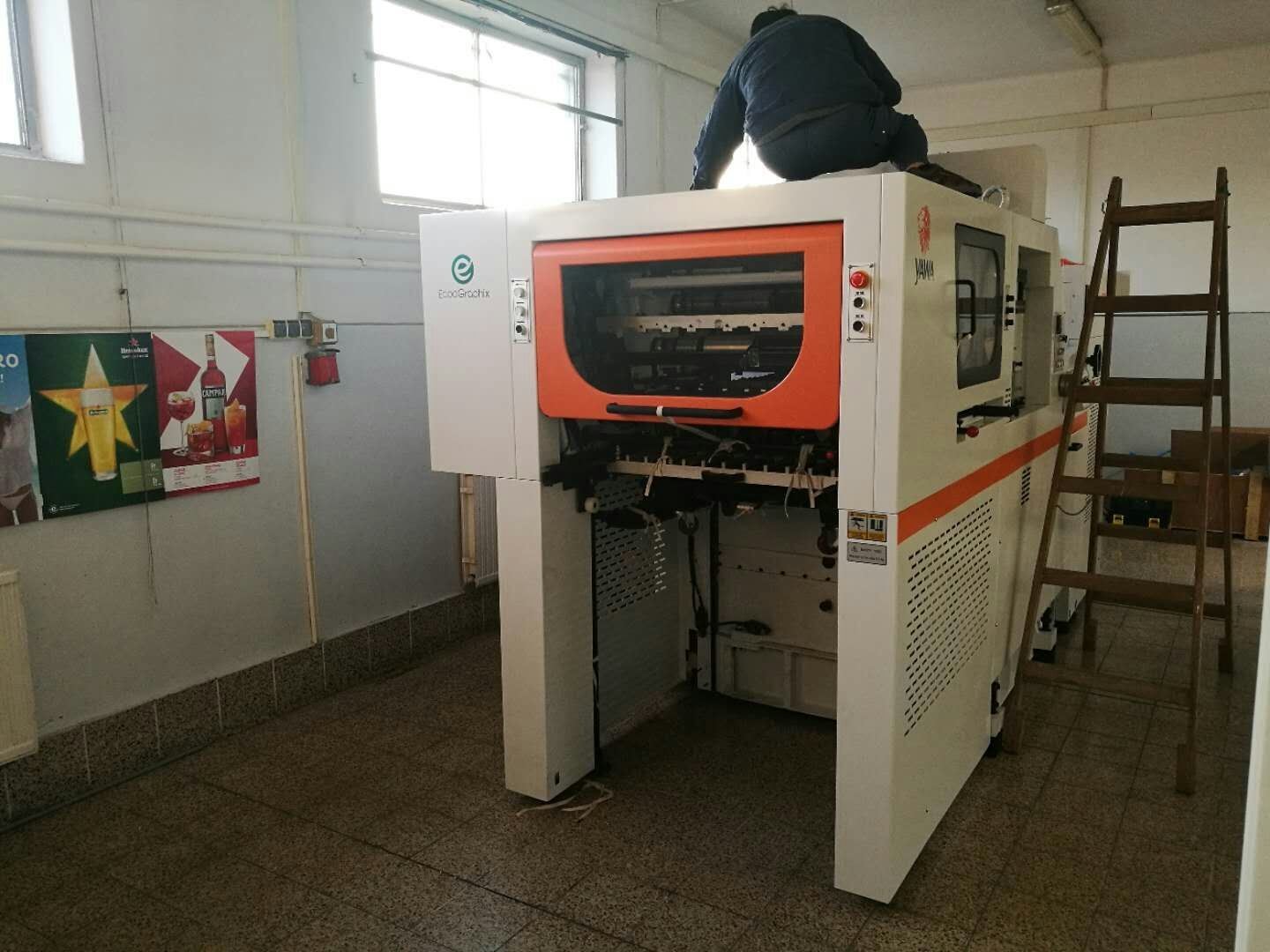

A: Unser Ingenieur kann bei der Installation helfen und die notwendige Schulung anbieten. Der Käufer sollte die Hin- und Rückflugtickets, Servicegebühren und die lokalen Unterkunftskosten übernehmen. Bei Problemen oder Fragen stehen wir Ihnen 7x24 Stunden zur Verfügung. Unter unseren zahlreichen CTP-Installationen weltweit gibt es auch viele Endverbraucher (Druckereien), die die CTP-Produkte direkt von EcooGraphix China gekauft haben und das technische Service-Team von EcooGraphix unterstützt diese Installationen aus der Ferne mit regelmäßigen Vor-Ort-Besuchen.
Diese Endverbraucher-Druckereien betreiben die CTP-Systeme mit voller Zufriedenheit aufgrund unserer robusten Qualität, des nahtlosen Fernservices, der gründlichen Schulung und Wartung. Wenn Sie ein Drucker sind, der einen direkten Kauf von EcooGraphix China in Erwägung zieht, gibt es keine Probleme bei Installationen, Schulungen und Kundendienst. Wir garantieren Ihre Zufriedenheit.
|
