800x580mm automatische Folie, die stempelschneidene Maschine mit dem Abstreifen stempelt

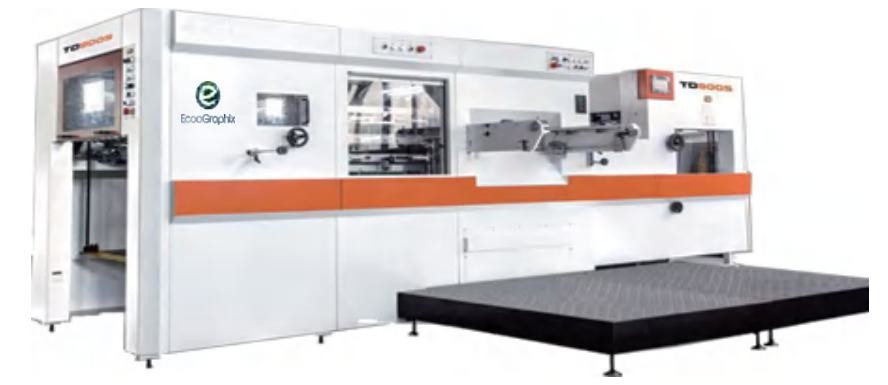

 800×580mmAutomatische StanzmaschineMit Stripper TD800S

◣◥▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢

 BriefICHEinführung

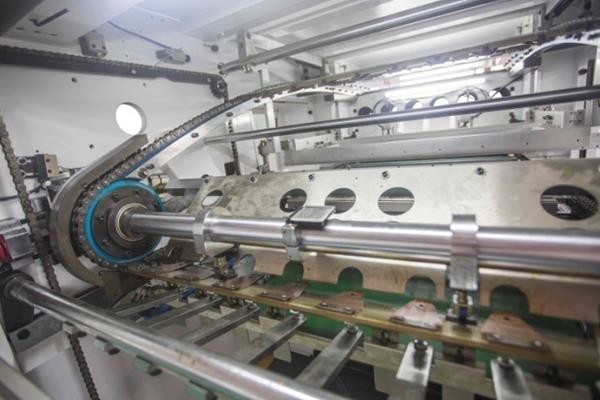

TD800Svollautomatische Stanzmaschineist das neueste Produkt der T-Serie. 7 Sätze Greiferstangen mit Greifern aus leichter und langlebiger Aluminiumlegierung mit ultraharter Beschichtung und eloxierter Oberfläche sorgen für eine genaue und gleichmäßige Papierausrichtung.

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢

DEinzelheiten

♥ Zuführeinheit

• Stapelablage mit Griff zur manuellen seitlichen Korrektur des Stapels während der Produktion

• Stromweises Zufuhrsystem mit einer Höchstgeschwindigkeit von 120 Blatt pro Minute

• Je 2 Saugnäpfe zum Anheben von Papier, 2 Saugnäpfe zum Bewegen von Papier

• Höhe und Winkel der Saugköpfe sind leicht einstellbar

• Elektronische Sicherheitsvorrichtungen, die ein Übersteigen des Futterstapels verhindern

• Für die Querpositionierung des Stapeltisches ist eine Mikroeinstellung verfügbar

• Präziser Doppelblattdetektor

• Einfaches Auswechseln der Zug- und Druckseitenführungen durch einfaches Drehen einer Schraube, ohne dass die komplette Seitenführung entfernt und ausgetauscht werden muss

• 2 vordere Führungen mit Mikroeinstellung und die seitliche Führung ist mit dem Radgriff verstellbar

• Fotoelektrischer Detektor mit automatischem Stoppsystem am Zuführtisch bei Papierstau

• Separate Antriebssteuerung der Zuführeinheit und der Hauptmaschine für eine einfache Vorbereitung

• SPS und elektronische Nocke zur Zeitsteuerung

♣ Stanzeinheit

• Hauptmotor gesteuert durch Schneider-Invertersteuerung

• Mikroeinstellung der Schnittkraft durch Schneckengetriebe, angetrieben vom Motor und gesteuert über den Touchscreen

• Die Druckgenauigkeit kann bis zu 0,01 mm betragen

• Kurbelwelle aus 40Cr-Stahl

• Maschinenrahmen aus Q235-A-Stahl, obere und untere Platten aus QT60-Sphäroguss mit harzbeschichtetem Sand mit Meehanite-Druckgusstechnologie

• Schneidrahmen-Wendevorrichtung

• Überlastschutzeinrichtung mit Drehmomentbegrenzer für höchste Sicherheit von Bediener und Gerät

• Nach Langzeittest und paarweise Lieferung, Hauptgreifer, Kette von Subaki, Japan

• Hochdruck-Indexantriebssystem zur Steuerung der Greiferstangenpositionierung

• Pneumatische Sperre und Freigabe des Schneidrahmens

• Centerline-System für schnellen Auftragswechsel

* Abisoliereinheit

• 3-Aktions-Bewegungsstruktur mit oberem, mittlerem und unterem Abstreifrahmen zur Erleichterung des Werkzeugwechsels

• Abisolierstifte oder Stift-/Buchsenmatrize können für verschiedene Abisolieraufgaben verwendet werden

• Passend zum Mittellinien-Registrierungssystem im Stanzbereich. Das gleiche System gilt auch für das Abstreifsystem, um die Umrüstzeit zu minimieren. Eine genaue Positionierung kann die Produktionseffizienz steigern

• Die Auf-/Abbewegung des oberen Ausbrechrahmens wird motorisch gesteuert, was die Einstellung erleichtert

♠ Liefereinheit

• Fotoelektrische Sicherheitsvorrichtungen, die ein übermäßiges Anheben und Absinken des Ausgabepapierstapels verhindern

• Die verstellbare Niederhalterbürste erleichtert das Entladen des Papiers von den Greifern und das Aufstapeln des Papiers

• Hochflor-Design bis 1020 mm

• Automatischer Hilfsbandtisch für Non-Stop-Lieferung verfügbar

• Feederbewegung und Geschwindigkeitsregelung sind in der Auslageeinheit einstellbar

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢

SSpezifikation

Modell

ECOO-TD800S

Max. Blattgröße (mm)

800 × 58

Min. Blattgröße (mm)

310 × 310

Max. Stanzgröße (mm)

790 × 570

Min. Greiferrand (mm)

8

Höhenschnittregeln (mm)

23.8

Innere Chase-Größe (mm)

940 × 610

Lagersortiment

Karton: 800–2000 g/m²B-Flöte

Max. Druck (N)

200T

Max. Stanzgeschwindigkeit

7000s/h

Futterhaufenhöhe (mm)

1300

Lieferstapelhöhe (mm)

1000

Lärm

≤ 85dB(A)

Hauptmotor (kW)

7.5

Gesamtleistung (kW)

15

Gewicht der Maschine (T)

14.5

Gesamtabmessungen (mm)

4900 × 2000 × 2000

​

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢

AVorteile

1)Das Getriebe der Haupteinheit übernimmt die Steuerung des importierten A/C-Frequenzumrichters, der Start und Stopp der Maschine wird über eine importierte Luftkupplung gesteuert.

2)Der Betrieb der gesamten Maschine wird von der SPS gesteuert. Schnittstellen-Touchscreen zur Überwachung des Maschinenbetriebszustands, von Fehleranzeigen und derenentsprechende Aufnahmemöglichkeiten. Dies ist bedienerfreundlicher.

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢

AAnwendungen

Auch automatische Stanzmaschine TD800S genanntKartonstanzmaschine. Dieses Modell ist speziell zum Schneiden vieler Arten von Etiketten geeignet.

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
