Folie, welche die stempelschneidene Stanze und Aushaumaschine vereiteln stempelt

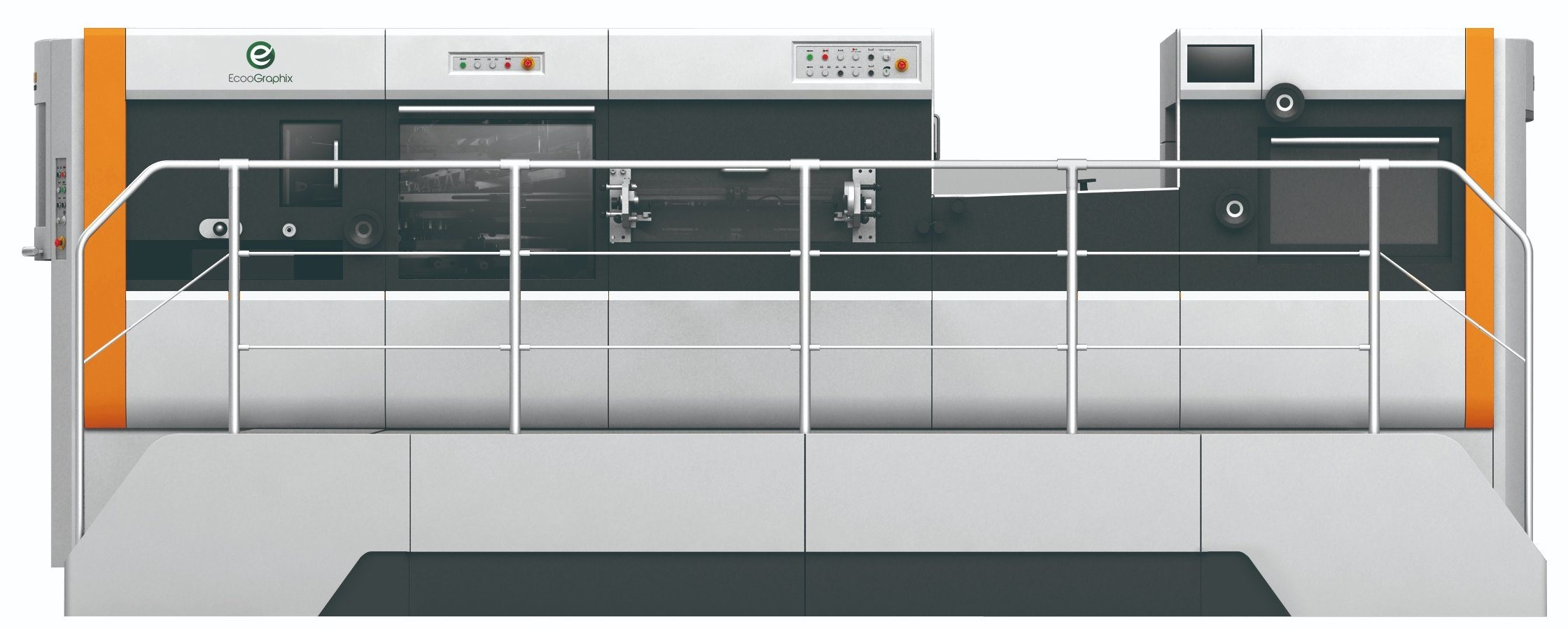

AUS DAS AUTOMATISCHE STEMPELSCHNEIDENE MASCHINEN-MODELL TD790S wird Einheit einziehend bestanden. Hauptgerät und Lieferungseinheit. Fütterung die ohne Unterbrechung und die Lieferung, elektrisches Kontrollsystem sind mit der Maschine verfügbar. Alle Inserter, der Vorstapel, die abstreifende Einheit, DIE BECKER-Pumpe und die thermische Prägung sind für Sie Wahlen.
1. Greifer-Stange
Hochfeste Aluminiumlegierung, um die Ausdauer auszudehnen und das Gewicht zu erleichtern und den Entwurf anzunehmen ist für dünnes Papier besonders passend.
2. Getriebe-Kupplung
Zeitweiliges System schützt die Maschine vor Überlastung, und DrehmomentUmfüllsystem nimmt den Ball-füllenden Nutentwurf an. Asymetrischer Entwurf kann die Kraft tadellos übertragen und nach Überlastung auch leicht zurückgestellt zu werden.
Hauptmerkmale
1) Hauptgerät-Antrieb verwendet Wechselstrom-Invertersteuerung. Die Luftkupplung wird für den Betrieb und den Bruch der Maschine importiert.
2) Mikroprozessor bestanden aus PLC und Programm, um Ausführung ganze Maschine zu überwachen. Sichtlichskizze plus Wortproblemanzeichen auf Touch Screen auf dem Hauptgerät, Ihnen zu ermöglichen, Problem zu finden verursacht in der kürzesten Zeit, Maschinenstillstandszeit zu verringern.
| Modell | TDS790 |
| Größe Max. Sheet (Millimeter) | 790x560 |
| Größe Min. Sheet (Millimeter) | 310x210 |
| Max. stempelschneidene Größe (Millimeter) | 760x520 |
| Größe Max. Stamping (Millimeter) | 760x525 |
| Innere Verfolgungsgröße (Millimeter) | 780x530 |
| Höhe von Schneidlinien (Millimeter) | 23,8 |
| Inter-Plattenabstand (Millimeter) | 51,5 |
| Max. Druck (N) | 120x104 |
| Strecke auf Lager | Min. Sheet 90g/sqm, Pappe 157-2000g/sqm, E, b Flöte |
| Min. Greiferrand (Millimeter) | 6 |
| Max. Maschinengeschwindigkeit (versendend und behandelnd) | 5500 |
| Geschwindigkeit Max. Stamping (versendend und behandelnd) | 5000 |
| Die Stärke des Stempelns der Platte (Millimeter) | 5 (optionales 4+1) |
| Längsfütterungswellen | 3 |
| Transversale Fütterungswellen | 2 |
| Fütterungsstapelhöhe (Millimeter) | 1200 |
| Lieferungsstapelhöhe (Millimeter) | 1100 |
| Elektrisches Heizsystem | 8 Zonen |
| Min. Folienbreite (Millimeter) | 40 |
| Folienspulenkern (Millimeter) | 25 (1") 76 (3") |
| Nennleistung (Kilowatt) | 26 |
| Luftzufuhr | 0.8-1.0MPa, ≥0.6m-³ /min |
| Gesamtausmasse (Millimeter) | 3855x3650x2210 |
| Gewicht der Maschine (Kilogramm) | 8500 |
Vorteile
• Getriebe des Hauptgeräts nehmen importierte A/CFrequenzumsetzersteuerung, beginnen oben an und zu stoppen von der Maschine werden mittels der importierten Luftkupplung gesteuert
• Das Laufen der ganzen Maschine wird durch PLC gesteuert. Schnittstellenmit berührungseingabe bildschirm für die Überwachung der laufenden Zustandes der Maschine, der Problemanzeichen und ihrer entsprechenden schießenden Weisen. Dieses ist Betreiber-freundlicher
• Unabhängige Temperaturüberwachung zu jeder Heizzone macht Operationstemperatur von der Maschine gleicher und stabil. Funktion des TIMING-Vorheizens kann Funktions-Leistungsfähigkeit groß erhöhen.
