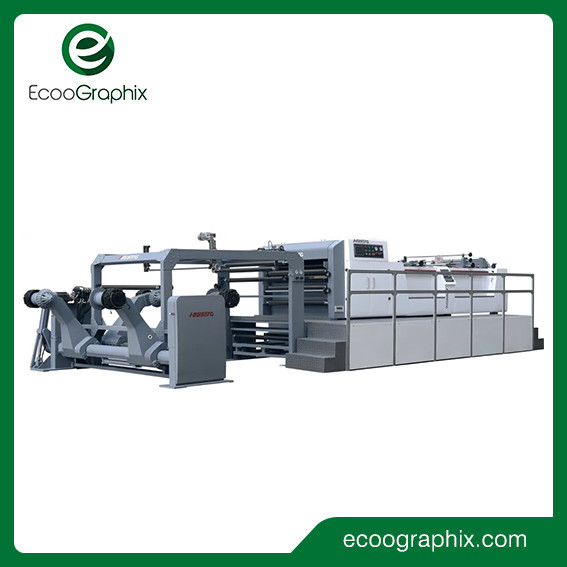

Hochgeschwindigkeits-Papierrollenschneider und -schneider mit Schlitzen und Beschneiden

Hochgeschwindigkeitsdruck-Papierschneider

-HSC-Bahnschneidemaschine nutzt die fortschrittliche Technik aus Großbritannien

-Die Maschine wird durch einen Servomotor angetrieben.

-Die Geschwindigkeit beim Schneiden von Papier ist schnell und stabil.
-Deutschlands präziser Bär und Schneidmesser sorgen für hohe Schnittpräzision.
-Touchscreen-Computerschnittstellensteuerung, einfache Bedienung, angemessene Struktur, Anti-Musikständer, um ein glattes Papier zu gewährleisten.
-Diese Maschine ist die Papierverarbeitungsmaschine, die in der Papierherstellungs- und Druckindustrie sehr beliebt ist und die Effizienz und den Nutzen für Ihr Unternehmen erheblich verbessern wird.

Spezifikation

Maschinenersatzteile

1. Hochpräzise Einmesser-Schneidemaschine
2. Automatisches prismatisches Anpassungssystem für Papier
3. Mittleres Schlitz- und Abfallsammelpapiersystem
4. Automatische Zähl- und Etiketteneinfügungsausrüstung (Zählmarkierung)
5. Papiertransportausrüstung
6. Elektrisches Steuersystem
7. Antriebsmotor
8. Zubehör
9. Doppelkalk-Papierständer mit pneumatischer Welle (2-Rollen-Ständer)
10. Automatisches Rüttelsystem, motorgesteuerter Papierstapelständer mit Seil

Abgewickelter Ständer
Typ: Doppelarmtyp für Papierkern 3"6"12" Rollengestell
2 Abwickel-Pick-up-Typen befinden sich an der Rückseite der Maschine und sind so dimensioniert, dass sie Rollen mit einem Gewicht von ca. 1500 kg aufnehmen können.Die Auf- und Abbewegungen erfolgen alle hydraulisch und werden direkt von der Konsole aus über Wahlschalter gesteuert, die die Magnetventile steuern.
Öldruck zur Steuerung des Papierarms vor und nach dem Schließen, Bewegen und Anheben.Die Hubbewegung ermöglicht eine stabile und schnelle, einfachere und bequemere Bedienung.

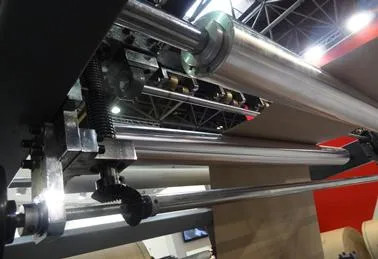

Schneidwerk
Beim Messer kommt die britische Schneidmethode zum Einsatz, um die Belastung und den Lärm beim Schneiden zu reduzieren und die Lebensdauer des Schneidmessers zu verlängern.
Das Schweißen des Messerwalzenkörpers an den Stahl sorgt für eine präzise Bearbeitung und eine dynamische Balance-Einstellung, wodurch die Vibrationen und Geräusche des Hochgeschwindigkeitsbetriebs wirksam reduziert werden.
Unter dem Messer: Messerblock mit Gusseisen-Integralguss, präzise Bearbeitung, gute Stabilität.
Der Rückenschneider: aus Spezialstahl gefertigt, präzise Messerverarbeitung, langlebige Klinge leicht verstellbar.

Elektronische Steuerung

(das Yaskawa-Servo und die Siemens-SPS)
Die Kommunikation zwischen TPC7062KS und Yaskawa-Prozessor wird hauptsächlich bei der Produktion von Dateneingabegeräten zur Überwachung des Betriebsstatus und zur Alarmanzeige bei Systemausfällen verwendet.Die rotierende Serie treibt Yaskawa an, das japanische Unternehmen Yaskawa I. Schnellantrieb, basierend auf der Produktion von Eingabeparametern für die Mensch-Maschine-Schnittstelle aus der Ist-Geschwindigkeit des Traktionsrollen-Encoder-Feedbacks und der genauen Positionierung.

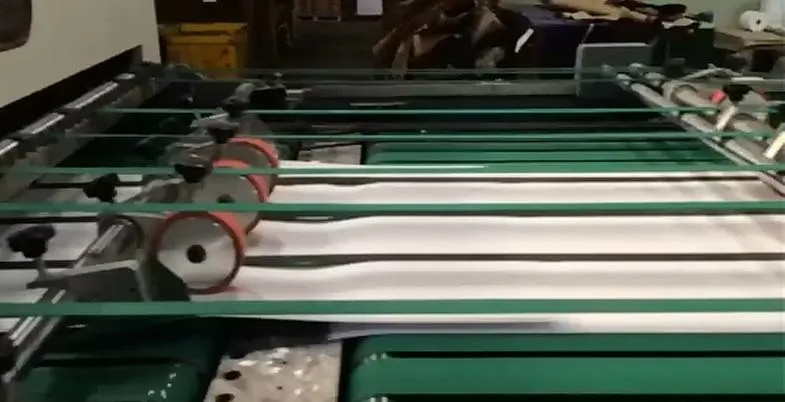

Das Förder- und Papiersammelsystem von Jogger
Fördersystem mit mehreren Stufen: von hoher Geschwindigkeit zu niedriger Geschwindigkeit.Zuerst das geschnittene Papier schnell trennen, dann das Papier überlappen lassen, dann das Papier sammeln und stapeln.
Heben Sie gestapelte Papiersätze an, wobei der Papierstapel auf eine beträchtliche Höhe gebracht wird, sodass er automatisch abgesenkt wird.Der Stapeltisch verfügt über eine dreiseitige Shake-Finishing-Funktion, die Seite des Motors treibt das Papier an, das Papier, auf beiden Seiten ein hochwertiger Motorrüttler, um die Amplitude des Papiers manuell anzupassen, um die Einfachheit und Sicherheit des Vorgangs zu verbessern.

Lockiges Gerät
Die Lockenvorrichtung befindet sich in der Papierrolle vor der Schlitzvorrichtung, um die Roll- oder Faltvorrichtung der Rolle zu vermeiden,um die Stabilität der Papierrollenspannung zu gewährleisten. Die Papierrolle läuft zuerst durch(bis zum Rand der Rolle) Komponenten in die Entfaltungsvorrichtung, die Rollen sind Führungsrollen

Das neue Anti-Krümmungsgerät
Entfernen Sie effektiv die Wellung der Rolle, um das Papier flacher zu machen und die Spannungsstabilität der Papierrolle zu verbessern.

Rechtwinkligkeits-Einstellsystem(Autoprismatisches Anpassungssystem für Papier):
Passen Sie die Rechtwinkligkeit des Papiers an. Unser Techniker wird das Problem einmal beheben, und der Bediener muss nicht nachjustieren.

Schlitzmesser
Zum Trimmen und Mittelschlitzen werden drei Schlitzmessersätze verwendet.


Passen Sie den Winkel automatisch an (Papierausrichtungssystem)
Die Präzision des Schrittmotors wird durch die Länge des Schnitts, die Präzisionsschraube und die Neigung der Messergruppe gesteuert, um effektiv den geraden Winkel der Kante des Schnitts sicherzustellen und Zeitverschwendung zu reduzieren. Manuelle Einstellung des Winkels, Fehlerquote und Anpassung .

Automatischer Papierstaustopp:
Verfügt über einen Sensor, der Signale an das System sendet, wenn am Förderband ein Papierstau auftritt, und die Maschine stoppt sofort, um das Papier zu schonen.

Automatische Markierungsmaschine:
Mit der präzisen Zählung nach der Einfügungsmarkierung müssen Bediener nur die Anzahl der Papiere über die Mensch-Maschine-Schnittstelle eingeben und können entsprechend den Einstellungen die Papiermenge markieren

Die Hauptmaschinenstruktur (Messerhalter und Halterständer)
Die Hauptmaschinenwand verwendet durch Finite-Elemente-Analyse, mechanische Schwingungsanalyse und Optimierung des Rahmens hochwertiges Kugelgraphitgusseisen für die Integration des Designs und perfektioniert durch Präzisionsbearbeitung das Resonanzphänomen zwischen den Getriebekomponenten, um den Betrieb stabiler zu machen , verbessern die Lebensdauer der Lagerteile.

Web-Guide-System
Strenge Prozessqualitätskontrolle, langlebiges Servosteuerungssystem, wartungsfrei, feine Verarbeitung, hohe Dynamik, keine Pufferung, genaue Positionierung, Treiberbegrenzung digital einstellbar.Das Display kann für den automatischen Betrieb automatisch in den Ruhezustand versetzt werden, wodurch Energie gespart werden kann.Der große Bildschirm zeigt die Anzeige in Echtzeit an und der Betriebsstatus des Systems ist im Inneren klar ersichtlich.

Antriebsmotoren:
1. AC-Servomotor und Encoder für Quermesser
2. Wechselstrommotor und Frequenztransformator für Hochgeschwindigkeitsförderer und Niedergeschwindigkeitsförderer
3. Wechselstrommotor für Auf- und Abstapelung des Papierständers
4. Wechselstrommotor für Jogger
5. Wechselstrommotor für Abrollständer
6. Wechselstrommotor zum Sammeln von Abfallkanten


Mehr Details
