Servo Präzisions-Hochgeschwindigkeits-Blatt-Schneider Papierverarbeitungsmaschine
¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯
♪ ♭ Blatt Schneider Einführung ♯ ♮ ‖ ¶ §
Die HSC-Webschneidemaschine verwendet die fortschrittliche Technik aus Großbritannien.
Die Maschine wird von einem Servomotor angetrieben.
Die Geschwindigkeit des Papierschneidens ist schnell und stabil.
Präzisionslager und Schneidemesser aus Deutschland gewährleisten eine hohe Schneidgenauigkeit.
Touchscreen-Computer-Schnittstellensteuerung, einfache Bedienung, vernünftige Struktur, Anti-Musik-Ständer, um ein reibungsloses Papier zu gewährleisten.
Diese Maschine ist die Papierverarbeitungsmaschine, die in der Papierherstellungs- und Druckindustrie sehr beliebt ist und die Effizienz und den Nutzen für Ihr Unternehmen in hohem Maße verbessern wird.
¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯¯-¯-¯-¯-¯-¯
♪ ♭ Spezifikation ♯ ♮ ‖ ¶ §
Servo Präzisions-Hochgeschwindigkeits-Blatt-Schneider
Modell
ECOO HSC-1400
Schneideart
Das obere Messer schneidet hin und her und das untere Messer ist fest.
Anwendbarer Papierbereich
50-550g
Max. Papierrolldurchmesser
1800mm
Max. Papierschneidebreite
1400mm
Bereich der Schnittlänge
400-1450mm
Anzahl der zu schneidenden Blätter
2 Blatt
Schnittpräzision
Schnittlänge 1000mm
Max. Schnittgeschwindigkeit
400 Schnitte/min
Max. Meter-Schnittgeschwindigkeit
300m/min
Max. Papierstapelhöhe
1500mm
Druckluftquellenanforderung
0,8 MPa
Konstruktionsleistung
380V, 28 kW, 3-phasig, 50 Hz
Bruttogewicht
13000 kg Referenz
12000*4300*2400mm
| Servo Präzisions-Hochgeschwindigkeits-Blatt-Schneider |
| Modell |
ECOO HSC-1400 |
| Schneideart |
Das obere Messer schneidet hin und her und das untere Messer ist fest. |
| Anwendbarer Papierbereich |
50-550g |
| Max. Papierrolldurchmesser |
1800mm |
| Max. Papierschneidebreite |
1400mm |
| Bereich der Schnittlänge |
400-1450mm |
| Anzahl der zu schneidenden Blätter |
2 Blatt |
| Schnittpräzision |
Schnittlänge < 1000mm: ± 0,3mm
± 0,05% für die Papierschnittlänge > 1000mm |
| Max. Schnittgeschwindigkeit |
400 Schnitte/min |
| Max. Meter-Schnittgeschwindigkeit |
300m/min |
| Max. Papierstapelhöhe |
1500mm |
| Druckluftquellenanforderung |
0,8 MPa |
| Konstruktionsleistung |
380V, 28 kW, 3-phasig, 50 Hz |
| Bruttogewicht |
13000 kg Referenz |
| |
12000*4300*2400mm |
Schnittpräzision
Abhängig von der Dichte, der Rollenzahl und dem Material der Papierrolle, ±0,5 mm für 1000 mm, ±0,1 % für über 1000 mm und ±0,1 % für Beschleunigung oder Verzögerung. Die obigen Daten basieren auf dem stabilen Schneidebetrieb und dem korrekten Betriebsverfahren. (Wenn die zu schneidende Papierrolle eine ist, ist die Länge des zu schneidenden Papiers die korrekte Länge)
Ausgabe
Die tatsächliche Ausgabe hängt vom Papiermaterial, dem Papiergewicht, der Schnittlänge, der Anzahl der Papierrollen ab,
Technologie des Bedieners und Betriebsbedingungen usw.
¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯
♪ ♭ Standard Konfiguration ♯ ♮ ‖ ¶ §
1. Hochpräzisions-Einzelmesserschneidemaschine
2. Automatisches Prismenverstellsystem für Papier
3. Mittleres Schlitz- und Abfallsammel-Papiersystem
4. Automatische Zähl- und Etikettiereinrichtung (Zählmarkierung)
5. Papiertransporteinrichtung
6. Elektrisches Steuerungssystem
7. Antriebsmotor
8. Zubehör
9. Doppel-Kalk-Pneumatikwellen-Papiergestell (2 Rollenständer)
10. Automatisches Jogger-System, motorisch gesteuerter Seilpapierstapelständer
¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯
♪ ♭ Funktion ♯ ♮ ‖ ¶ §
|
Schlitzmesser
Drei Sätze von Schlitzmessern werden zum Trimmen und Mittelschlitzen verwendet.
|
| |
|
Schneideinheit
Auf dem Messer die britische Schneidemethode, um die Belastung und den Lärm zu reduzieren, wenn das Messer die Lebensdauer des Messers verlängert. Auf dem Messerwalzenkörper zum Stahlschweißen wurde eine Präzisionsbearbeitung durchgeführt und eine dynamische Auswuchtung durchgeführt, wodurch die Vibrationen und Geräusche des Hochgeschwindigkeitsbetriebs effektiv reduziert werden.
Unter dem Messer: Messerblock mit Gusseisen integral geformtem Guss, Präzisionsbearbeitung, gute Stabilität.
Das hintere Messer: aus speziellem Stahl Präzisionsmesserbearbeitung, lange Lebensdauer Klinge leicht einstellbar.
|
| |
|
Elektronische Steuerung (der Yaskawa-Servo und die Siemens-SPS)
TPC7062KS und Yaskawa-Prozessor-Kommunikation, hauptsächlich verwendet in der Produktion von Dateneingabe-Geräte-Betriebsstatusüberwachung und Systemfehler-Alarmanzeige. Die rotierende Serie treibt Yaskawa die JAPAN-Firma Yaskawa I Quick Drive an, basierend auf der Produktion von Mensch-Maschine-Schnittstellen-Eingabeparametern aus dem tatsächlichen Geschwindigkeitstraktionsrollen-Encoder-Feedback und genauer Positionierung.
|
| |
|
Locken-Vorrichtung
Die Locken-Vorrichtung befindet sich in der Papierrolle vor der Schlitzvorrichtung, um die Rollenkräuselung oder Faltvorrichtung zu eliminieren, um die Stabilität der Papierrollenspannung zu gewährleisten. Die Papierrolle passiert zuerst (bis zum Rand der Rolle) Komponenten in die Entfaltungsvorrichtung, die Rollen sind Führungsrollen.
|
| |
|
Die neue Anti-Krümmungs-Vorrichtung
Entfernt effektiv die Kräuselung der Rolle, um das Papier flacher zu machen, was die Stabilität der Papierrollenspannung begünstigt.
|
| |
|
Abwickelständer
Typ: Doppelarmtyp für Papierkern 3"6"12" Rollengestell2 Abwickel-Pick-up-Typen, die sich an der Rückseite der Maschine befinden und strukturell so dimensioniert sind, dass sie Rollen mit einem Gewicht von ca. 1500 kg aufnehmen können. Die Auf- und Abbewegungen sind alle hydraulisch und werden direkt von der Konsole über Wahlschalter gesteuert, die die Magnetventile steuern. Öldruck zur Steuerung des Papierarms vor und nach dem Schließen und Bewegen und Heben. Hebebewegung in der Lage, stabil und schnell, einfacher und bequemer Betrieb.
|
| |
|
Das Förder- und Papiersammelsystem durch Jogger
Fördersystem mit mehreren Stufen: von hoher Geschwindigkeit zu niedriger Geschwindigkeit. Zuerst das geschnittene Papier schnell trennen und dann das Papier überlappen, dann das Papier sammeln und stapeln.
Heben Sie gestapelte Papiersätze an, die Papierstapel auf eine beträchtliche Höhe, die automatisch fallen gelassen wird. Der Staplertisch hat drei Seiten, die die Funktion des Fertigstellens schütteln, die Seite des Motors, um das Papier anzutreiben, das Papier, auf beiden Seiten durch hochwertige Motor-Jogger, um die Amplitude des Papiers manuell einzustellen, um die Einfachheit und Sicherheit des Betriebs zu verbessern.
|
| |
|
Quadratheits-Einstellsystem (automatisches Prismenverstellsystem für Papier)
Passen Sie die Quadratheit des Papiers an, unser Ingenieur wird es einmal beheben, und der Bediener muss es nicht neu einstellen.
|
| |
|

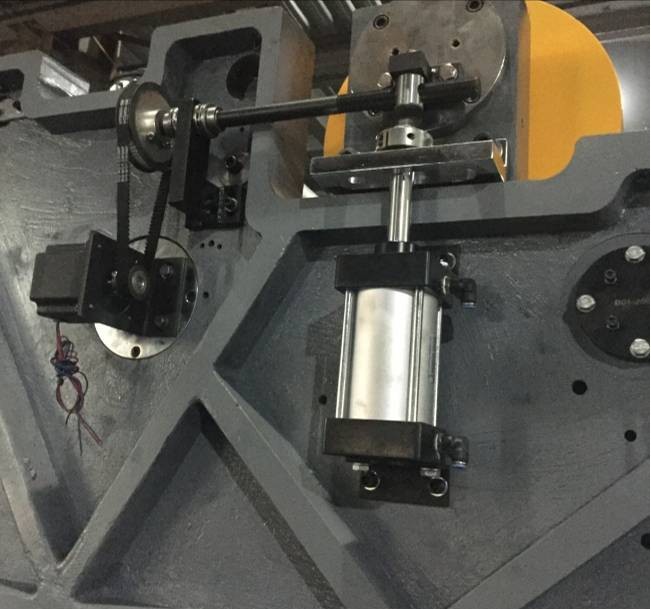

Stellen Sie den Winkel automatisch ein (Papierausrichtungssystem)
Die Präzision des Schrittmotors wird durch die Länge der geschnittenen Präzisionsschraube gesteuert, die die Neigung der Messergruppe einstellt, um den rechten Winkel der Kante des geschnittenen Scherenschnitts effektiv zu gewährleisten, wodurch die Zeitverschwendung durch manuelles Einstellen des Winkels der Fehlerrate und der Einstellung reduziert wird.
|
| |
|
Automatischer Papierstau-Stopp
Verfügen Sie über einen Sensor, der Signale an das System gibt, wenn ein Papierstau am Förderband auftritt, und die Maschine stoppt sofort, um die Papiere zu schonen.
|
| |
|
Automatische Markiermaschine
Mit präzisem Zählen nach dem Einsetzen der Markierung müssen die Bediener nur auf der Mensch-Maschine-Schnittstelle die Anzahl der Papiere eingeben, um die Menge des Papiers gemäß den Einstellungen zu markieren.
|
¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯
♪ ♭ Details ♯ ♮ ‖ ¶ §
Die Hauptmaschinenstruktur (Messerhalter und Halterständer)
Die Hauptmaschinenwand durch Finite-Elemente-Analyse, mechanische Schwingungsanalyse und Optimierung des Rahmens, VERWENDET den hochwertigen Kugelgraphitguss für die Integration des Designs und durch Präzisionsbearbeitung, perfekt das Resonanzphänomen zwischen den Getriebekomponenten, machen den Betrieb stabiler, verbessern die Lebensdauer der Lagerteile.
Web-Guide-System
Strenge Prozessqualitätskontrolle, Servo-Steuerungssystem langlebig, wartungsfrei, Feinbearbeitung, hohe dynamische Reaktion, kein Puffern, genaue Positionierung, Treiberlimit digital einstellbar. Die Anzeige kann automatisch in den Ruhezustand versetzt werden, um automatisch zu arbeiten, wodurch Energie gespart werden kann. Der große Bildschirm zeigt in Echtzeit an, und der Systembetriebsstatus ist im Inneren klar.
Antriebsmotoren
1) AC-Servomotor & Encoder für Quermesser
2) AC-Motor & Frequenzumrichter für Hochgeschwindigkeitsförderer und Niedriggeschwindigkeitsförderer
3) AC-Motor für Auf- und Ab-Papierstapelständer
4) AC-Motor für Jogger
5) AC-Motor für Abwickelständer
6) AC-Motor zum Sammeln von Abfallkanten
Die Maschine mit automatischer Spannungsregelung, manuellen Schlitz- und Trimmermessern 3 Sätze (1 zum Schlitzen & 2 zum Trimmen), mit 1 Satz Zählmaschine, Webführungssystem, Entkräuselungssystem, Schnittgenauigkeit ist +-0,3 mm, automatisches Papierstau-Stoppsystem, Deutschland FAG-Messerlager usw. Duktiles Gusseisen-Messerhalterständer. Max. Schnittgeschwindigkeit für diese Maschine beträgt 300 mpm, 400 cpm.
Hauptteileliste:
| |
Konfiguration |
Typ |
Hinweis |
| 1 |
Papierschneidemesser |
Wolframstahl-Messerklinge |
Deutschland |
| 2 |
Lager |
FAG/NSK |
Deutschland/Japan |
| 3 |
Vibrator |
K20 |
China |
| 4 |
SPS |
Siemens |
Deutschland |
| 5 |
Endschalter |
Schneider |
Frankreich |
| 6 |
Controller |
Kinco |
China |
| 7 |
Relais |
Schneider/RXM4LB2BD |
Frankreich |
| 8 |
Servoantrieb |
Yaskawa |
Japan |
| 9 |
Frequenzumrichter |
Inovance |
China |
| 10 |
Servomotor |
Yaskawa |
Japan |
| 11 |
Encoder |
NEMICON HES-25-2MD |
Japan |
| 12 |
Steuertaste |
Eaton |
USA |
| 13 |
Schaltnetzteil |
Mingwei NES-50-24 |
Taiwan |
| 14 |
Webführung |
Arise |
Taiwan |
| 15 |
Bildschirm |
Siemens |
Deutschland |
| 16 |
AC-Schütz |
Eaton |
USA |
| 17 |
Förderband |
Rapplon |
Schweden |
| 18 |
Automatisches Spannungssystem |
Deutschland Siemens SPS-Steuerung, Deutschland COSYS Proportionalventil, AW20-02BG Luftfiltersteuerung, DBK250.2 Bremse |
|
Bemerkungsliste: (Ersatzteile kostenlos)
| Teilename |
Nr. |
| Schneidemesser |
1 Satz |
| Gürtel |
15 Stück |
| Manometer |
1 Stück |
| Markierungspapier |
40 Rollen |
| Bremsbelag |
4 Stück |
| Oberes Schlitzmesser |
3 Stück |
| Unteres Schlitzmesser |
1 Stück |
| Gummiring |
16 Stück |
| Regelventil |
1 Stück |
| Endschalter |
2 Stück |
| Griff M12 |
1 Stück |
| O-Ring für Zylinder |
1 Stück |
| Synchronriemen |
1 Stück |
| Werkzeugkasten |
1 Satz |
¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯

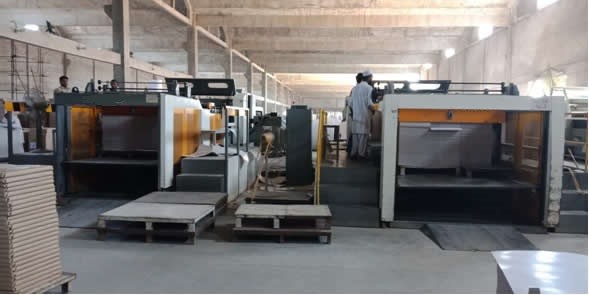

♪ ♭ Produktion Und Verpackung ♯ ♮ ‖ ¶ §
Von der Produktion bis zur Auslieferung achten wir sehr sorgfältig auf jedes Detail, um die gute Produktqualität und den Service für die Kunden zu gewährleisten.
¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯-¯
