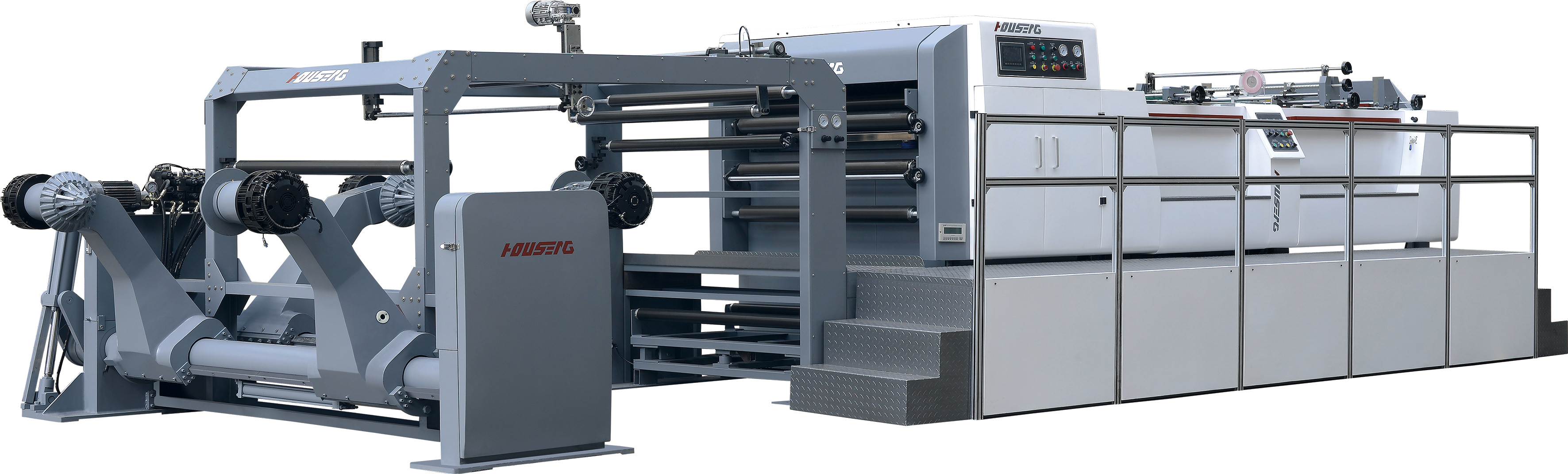

400 Schnitte/min 400-1450mm Servo Präzisions-Hochgeschwindigkeits-Blatt-Papierschneider
Eingeführte Funktionen ♟
HSC-Bahn-Schneidemaschine verwendet die fortschrittliche Technik aus Großbritannien.
Die Maschine wird von einem Servomotor angetrieben.
Die Geschwindigkeit des Papierschneidens ist schnell und stabil.
Präzisionslager und Schneidemesser aus Deutschland gewährleisten eine hohe Schnittpräzision.
Touchscreen-Computer-Schnittstellensteuerung, einfache Bedienung, vernünftige Struktur, Anti-Musik-Ständer, um glattes Papier zu gewährleisten.
Diese Maschine ist die Papierverarbeitungsmaschine, die in der Papierherstellungs- und Druckindustrie sehr beliebt ist und die Effizienz und den Nutzen für Ihr Unternehmen in hohem Maße verbessern wird.
Spezifikationen ♟♙
Servo Präzisions-Hochgeschwindigkeits-Blattschneider
Modell
ECOO HSC-1400
Schnittart
Das obere Messer schneidet hin und her und das untere Messer ist fixiert.
Anwendbarer Papierbereich
50-550g
Max. Papierrollendurchmesser
1800mm
Max. Papierschneidebreite
1400mm
Bereich der Schnittlänge
400-1450mm
Anzahl der geschnittenen Blätter
2 Blatt
Schnittpräzision
Schnittlänge1000mm
Max. Schnittgeschwindigkeit
400 Schnitte/min
Max. Meter-Schnittgeschwindigkeit
300m/min
Max. Papierstapelhöhe
1500mm
Druckluftquellenanforderung
0,8 MPa
Konstruktionsleistung
380V, 28kW, 3-phasig, 50Hz
Bruttogewicht
13000kg Referenz
12000*4300*2400mm
| Servo Präzisions-Hochgeschwindigkeits-Blattschneider |
| Modell |
ECOO HSC-1400 |
| Schnittart |
Das obere Messer schneidet hin und her und das untere Messer ist fixiert. |
| Anwendbarer Papierbereich |
50-550g |
| Max. Papierrollendurchmesser |
1800mm |
| Max. Papierschneidebreite |
1400mm |
| Bereich der Schnittlänge |
400-1450mm |
| Anzahl der geschnittenen Blätter |
2 Blatt |
| Schnittpräzision |
Schnittlänge< 1000mm: ± 0,3mm
± 0,05% für die Papierschnittlänge >1000mm |
| Max. Schnittgeschwindigkeit |
400 Schnitte/min |
| Max. Meter-Schnittgeschwindigkeit |
300m/min |
| Max. Papierstapelhöhe |
1500mm |
| Druckluftquellenanforderung |
0,8 MPa |
| Konstruktionsleistung |
380V, 28kW, 3-phasig, 50Hz |
| Bruttogewicht |
13000kg Referenz |
|
12000*4300*2400mm |
Schnittpräzision:
Abhängig von der Dichte, der Rollenzahl und dem Material der Papierrolle, ±0,5 mm für 1000 mm, ±0,1 % für über 1000 mm und ±0,1 % für Beschleunigung oder Verzögerung. Die obigen Daten basieren auf dem stabilen Schneidbetrieb und dem korrekten Betriebsverfahren. (Wenn die Papierschneidrolle eine ist, ist die Länge des geschnittenen Papiers die korrekte Länge)
Ausgabe:
Die tatsächliche Ausgabe hängt vom Papiermaterial, dem Papiergewicht, der Schnittlänge, der Anzahl der Papierrollen, der Technologie des Bedieners und den Betriebsbedingungen usw. ab.

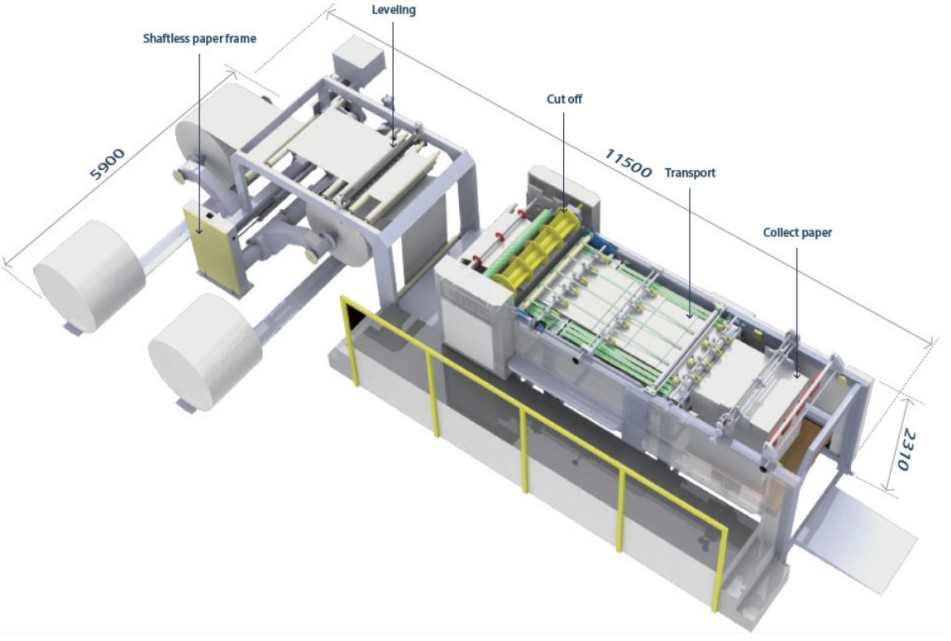

Standardkonfiguration ♟♙♜
①Hochpräzise Einzelmesserschneidemaschine
② Automatisches prismatisches Einstellsystem für Papier
③Mittleres Schneid- und Abfallsammel-Papiersystem
④ Automatische Zähl- und Etikettiereinrichtung (Zählmarkierung)
⑤Papiertransporteinrichtung
⑥ Elektrisches Steuerungssystem
⑦Antriebsmotor
⑧ Zubehör
⑨Doppelte Kalk-Pneumatikwellen-Papierablage (2 Rollenständer)
⑨ Zubehör von der Maschine
⑩Automatisches Jogger-System, motorisch gesteuerter Seilpapierstapelständer
Funktionsbeschreibung ♟♙♜♖
|
|
Schneidemesser
Drei Sätze von Schneidemessern werden zum Trimmen und mittleren Schneiden verwendet.
|
|
|
Schneideeinheit
Auf dem Messer die britische Schneidemethode, um die Belastung und den Lärm zu reduzieren, wenn das Messer die Lebensdauer des Messers verlängert. Auf dem Messerwalzenkörper zur Stahlschweißung wurde Präzisionsbearbeitung durchgeführt und die dynamische Auswuchtung angepasst, wodurch die Vibrationen und Geräusche des Hochgeschwindigkeitsbetriebs effektiv reduziert werden.
Unter dem Messer: Messerblock mit Gusseisen integral geformtem Guss, Präzisionsbearbeitung, gute Stabilität.
Das hintere Messer: aus Spezialstahl-Präzisionsmesserbearbeitung,
langlebige Klinge leicht einstellbar.
|
|
|
Elektronische Steuerung (der Yaskawa-Servo und die Siemens-SPS)
TPC7062KS und Yaskawa-Prozessor-Kommunikation, hauptsächlich verwendet in der Produktion von Dateneingabe-Gerätebetriebsstatusüberwachung und Systemfehler-Alarmanzeige. Die rotierende Serie treibt Yaskawa, die JAPAN-Firma Yaskawa I Quick Drive, basierend auf der Produktion von Mensch-Maschine-Schnittstellen-Eingabeparametern von der tatsächlichen Geschwindigkeit des Traktionsrollen-Encoders-Feedback und der genauen Positionierung.
|
|
|
Curly Device
Curly Device befindet sich in der Papierrolle vor der Schneidevorrichtung, um die Rollenkrümmung oder Faltvorrichtung zu eliminieren, um die Stabilität der Papierrollenspannung zu gewährleisten. Die Papierrolle passiert zuerst (bis zum Rand der Rolle) Komponenten in die Entfaltungsvorrichtung, die Rollen sind Führungsrollen.
|
|
|
Das neue Anti-Krümmungs-Gerät
Entfernt effektiv die Krümmung der Rolle, um das Papier flacher zu machen, was die Stabilität der Papierrollenspannung begünstigt.
|
Details ♟♙♜♖♞
Die Hauptmaschinenstruktur (Messerhalter und Halterständer)
Die Hauptmaschinenwand durch Finite-Elemente-Analyse, mechanische Vibrationsanalyse und Optimierung des Rahmens, verwendet hochwertiges Kugelgraphitgusseisen für die Integration des Designs und durch Präzisionsbearbeitung, perfektioniert das Resonanzphänomen zwischen den Getriebekomponenten, macht den Betrieb stabiler, verbessert die Lebensdauer der Lagerteile.
Bahnführungssystem
Strenge Prozessqualitätskontrolle, Servo-Steuerungssystem langlebig, wartungsfrei, Feinbearbeitung, hohe dynamische Reaktion, keine Pufferung, genaue Positionierung, Treiberlimit digital einstellbar. Die Anzeige kann automatisch auf Schlaf für den automatischen Betrieb eingestellt werden, wodurch Energie gespart werden kann. Der große Bildschirm zeigt in Echtzeit an, und der Systembetriebsstatus ist im Inneren klar.
Antriebsmotoren:
1, AC-Servomotor & Encoder für Quermesser
2, AC-Motor & Frequenzumrichter für Hochgeschwindigkeitsförderer und Niedriggeschwindigkeitsförderer
3, AC-Motor für Auf- und Ab-Papierstapelständer
4, AC-Motor für Jogger
5, AC-Motor für Abwickelständer
6, AC-Motor zum Sammeln von Abfallkanten
Die Maschine mit automatischer Spannungsregelung, manuellen Schneide- und Trimmermessern 3 Sätze (1 zum Schneiden & 2 zum Trimmen), mit 1 Satz Zählmaschine, Bahnführungssystem, Entkräuselungssystem, Schnittgenauigkeit ist±0,3 mm, automatisches Papierstau-Stoppsystem, Deutschland FAG-Messerlager usw. Duktiles Gusseisen-Messerhalterständer. Die max. Schnittgeschwindigkeit für diese Maschine beträgt 300 m/min, 400 Schnitte/min.
Hauptteileliste:
|
Konfiguration |
Typ |
Hinweis |
| 1 |
Papierschneidemesser |
Wolframstahl-Messerklinge |
Deutschland |
| 2 |
Lager |
FAG/ NSK |
Deutschland/ Japan |
| 3 |
Vibrator |
K20 |
China |
| 4 |
SPS |
Siemens |
Deutschland |
| 5 |
Endschalter |
Schneider |
Frankreich |
| 6 |
Controller |
Kinco |
China |
| 7 |
Relais |
Schneider/ RXM4LB2BD |
Frankreich |
| 8 |
Servoantrieb |
Yaskawa |
Japan |
| 9 |
Frequenzumrichter |
Inovance |
China |
| 10 |
Servomotor |
Yaskawa |
Japan |
| 11 |
Encoder |
NEMICON HES-25-2MD |
Japan |
| 12 |
Steuertaste |
Eaton |
USA |
| 13 |
Schaltnetzteil |
Mingwei NES-50-24 |
Taiwan |
| 14 |
Bahnführung |
Arise |
Taiwan |
| 15 |
Bildschirm |
Siemens |
Deutschland |
| 16 |
AC-Schütz |
Eaton |
USA |
| 17 |
Förderband |
Rapplon |
Schweden |
| 18 |
Automatisches Spannungssystem |
Deutschland Siemens SPS-Steuerung, Deutschland COSYS Proportionalventil, AW20-02BG Luftfiltersteuerung, DBK250.2 Bremse |
|
Bemerkungsliste: (Ersatzteile kostenlos)
| Teilename |
Nr. |
| Schneidemesser |
1 Satz |
| Riemen |
15 Stück |
| Manometer |
1 Stück |
| Markierungspapier |
40 Rollen |
| Bremsbelag |
4 Stück |
| Oberes Schneidemesser |
3 Stück |
| Unteres Schneidemesser |
1 Stück |
| Gummiring |
16 Stück |
| Regelventil |
1 Stück |
| Endschalter |
2 Stück |
| Griff M12 |
1 Stück |
| O-Ring für Zylinder |
1 Stück |
| Zahnriemen |
1 Stück |
| Werkzeugkasten |
1 Satz |
Produktion und Verpackung ♟♙♜♖♞♘
Von der Produktion bis zur Auslieferung achten wir sehr sorgfältig auf jedes Detail, um die gute Produktqualität und den Service für die Kunden zu gewährleisten.
